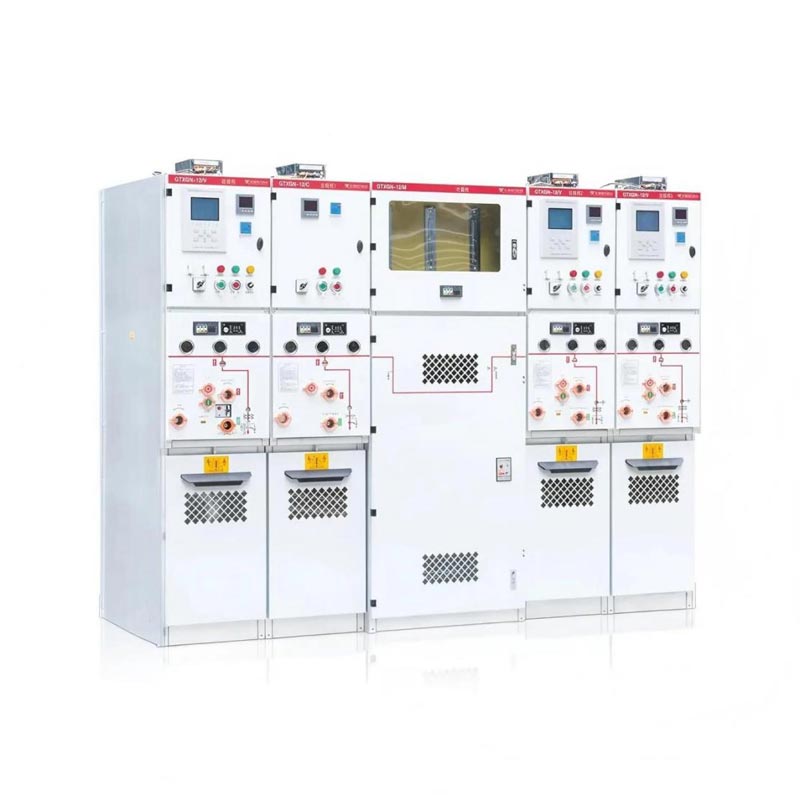

12kV 금속고체절연배전반

12kV 금속 고체 절연 개폐 장치는 실내 절연과 고체 절연의 장점을 결합합니다.

1. 완전 절연 및 밀봉: 모든 고전압 충전부는 견고한 절연층으로 덮여 있습니다. 먼지, 습기, 결로, 작은 동물 등의 영향을 받지 않아 신뢰성이 높습니다.

2. 소형화 및 소형화: 고체 절연 재료의 유전 상수는 그보다 훨씬 높습니다. 공기의 유입으로 인해 동일한 전압 레벨에서 충전부 사이의 절연 거리가 크게 단축될 수 있습니다. 따라서 장비의 크기가 매우 작아 실내 유통실에 매우 중요한 바닥 공간을 절약할 수 있습니다. 공간이 제한되어 있습니다.

3. 환경친화적 : SF₆ 가스를 완전히 제거하여 온실효과의 위험을 제거하며, 친환경 전력망에 선호되는 장비.

4. 높은 안전성: 고전압 부품이 완전히 절연되어 있으므로 캐비닛 도어가 열려 있어도 작업자는 충전 부품을 직접 만지지 않으므로 개인의 안전이 크게 보장됩니다.

5. 유지 관리가 필요 없음: 내부 스위치 및 기타 구성 요소는 에폭시 수지로 굳어져 있으므로 별도의 작업이 필요하지 않습니다. 움직이는 부품에 윤활유를 바르고 평생 유지보수가 필요 없으며 운영 및 유지보수 비용과 작업 부하를 줄입니다.

6. 유연한 설치 : 크기가 작고 무게가 가볍기 때문에 운송, 설치 및 실내 배치. 모듈식 설계는 향후 확장도 용이하게 합니다.

이 스위치기어는 어디에 사용될 수 있나요?

12kV 금속고체절연 개폐장치는 안전성, 신뢰성이 요구되는 배전분야에 널리 사용됩니다. 공간 절약:

· 상업용 건물 : 사무용 건물, 쇼핑센터, 호텔 등의 지하 배전실.

·주거지역: 주거지역 내 중앙 배전센터.

· 산업 기업: 공장 내 작업장 변전소.

· 공공시설 : 지하철역, 공항터미널, 병원, 학교 등의 배전시스템

· 데이터 센터: 높은 전원 공급 신뢰성과 높은 공간 활용률이 요구되는 상황.

· 신에너지 분야: 태양광/풍력 발전 프로젝트를 위한 실내 승압 스테이션.

금속고체절연개폐장치의 표준규격

1. 정격전압 : 12kV

2. 정격 전류: 630A / 1250A

3. 정격 주파수: 50/60Hz

4. 주변 온도: 실내 -25℃ ~ 40℃; 실외: -35℃ ~ 40℃

5. 고도: 표준은 최대 1000미터의 영역에 적용됩니다. 1000미터를 초과하는 고도의 경우 용량 감소는 표준에 따라 구현되어야 합니다.

6. 상대습도 : 일일평균 ≤ 95% 월평균 ≤ 90%

7. 보호 등급: IP4X(IP67)

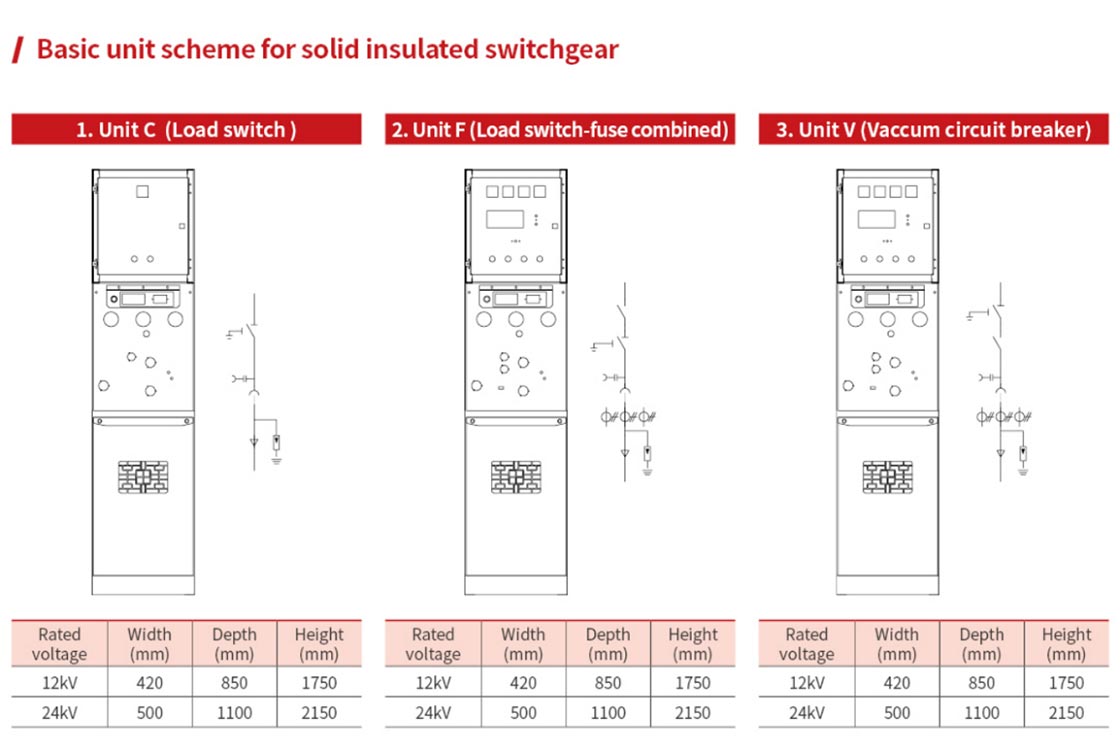

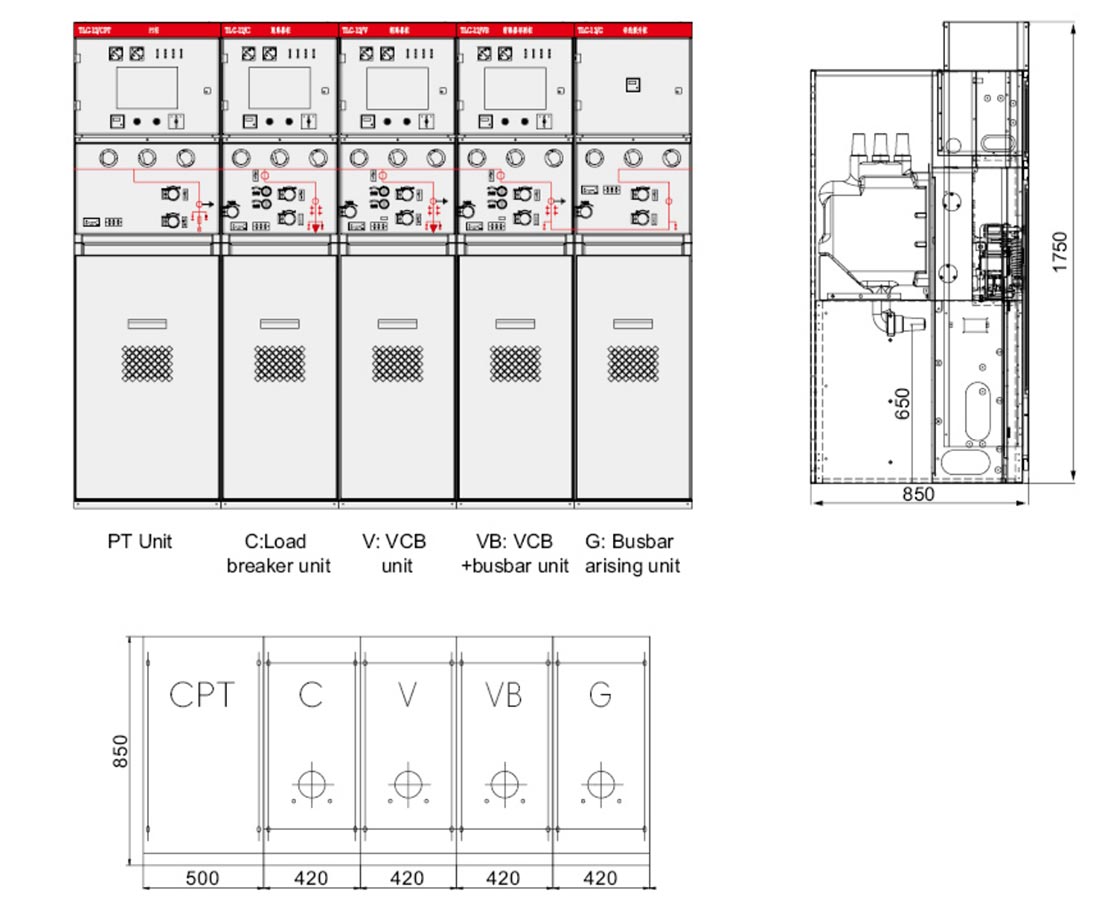

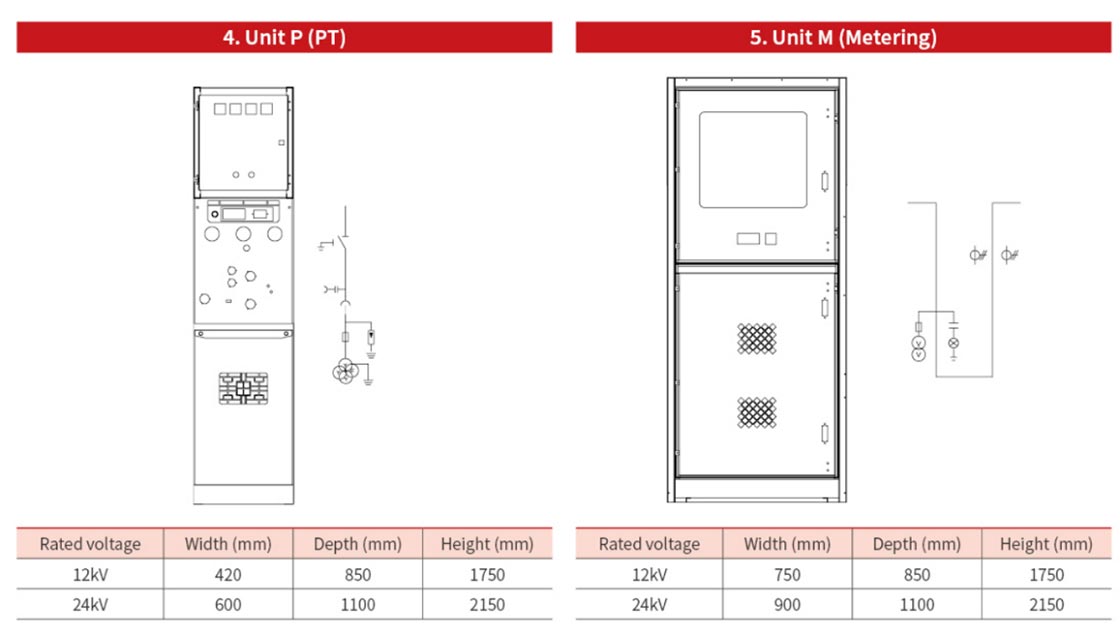

도면 및 치수
