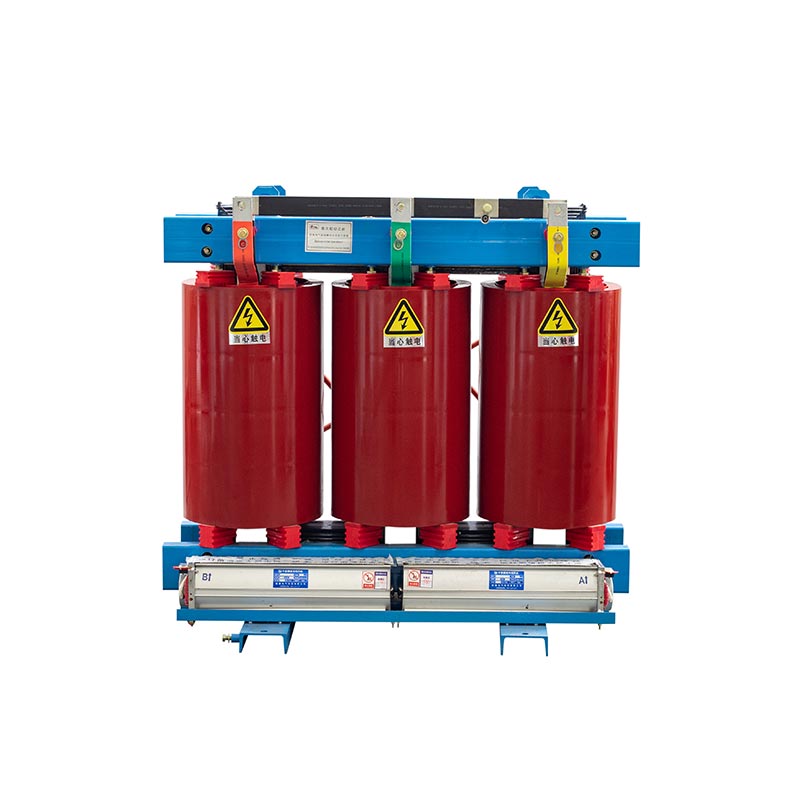

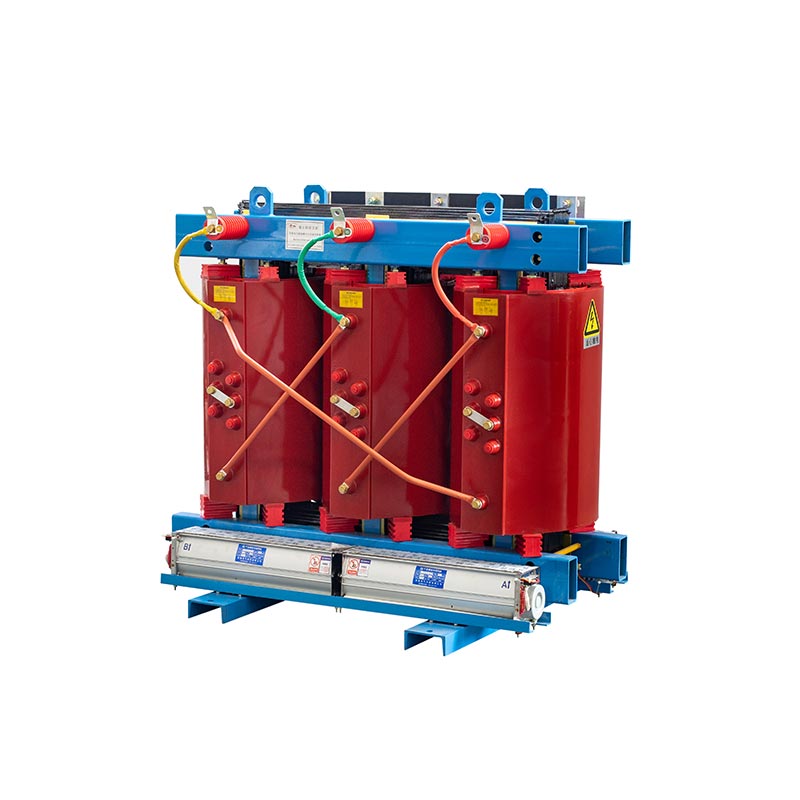

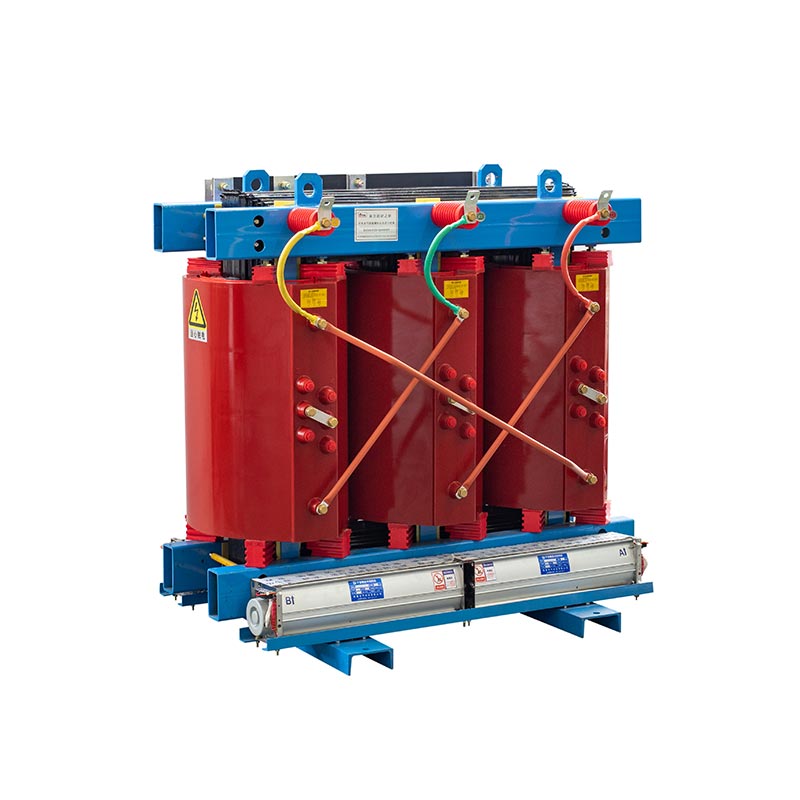

에폭시 수지 주조 건식 배전 변압기

주요 기능

독특한 구조적 특징과 우수한 절연 재료로 인해 에폭시 수지 주조 건식 배전 변압기는 다음과 같은 주목할만한 장점을 가지고 있습니다.
오일 프리, 난연성, 난연성: 내부에는 절연유가 함유되어 있지 않습니다. 그것은 사용한다 에폭시 수지 등 견고한 절연재를 사용하여 화재, 폭발, 기름의 위험을 근본적으로 제거합니다. 누출.
환경안전: 독성물질이 없습니다. 손상되더라도 오염되지 않습니다. 환경.
유지관리가 간단하다: 유침식 변압기와 달리 정기적으로 점검할 필요가 없습니다. 오일 레벨 및 품질. 유지 관리 작업량이 적습니다.
유연한 설치: 설치 기초에 대한 요구사항이 낮으며, 다음 위치에 설치할 수 있습니다. 로드 센터를 조정하여 라인 손실을 줄입니다.
습기와 먼지에 강함: 특수 처리된 권선은 다음과 같은 특성을 갖습니다. 우수한 방습 및 내식성 특성.

이러한 특성을 바탕으로 에폭시 수지 주조 건식 배전 변압기의 적용 시나리오는 다음과 같습니다. 또한 매우 광범위합니다.

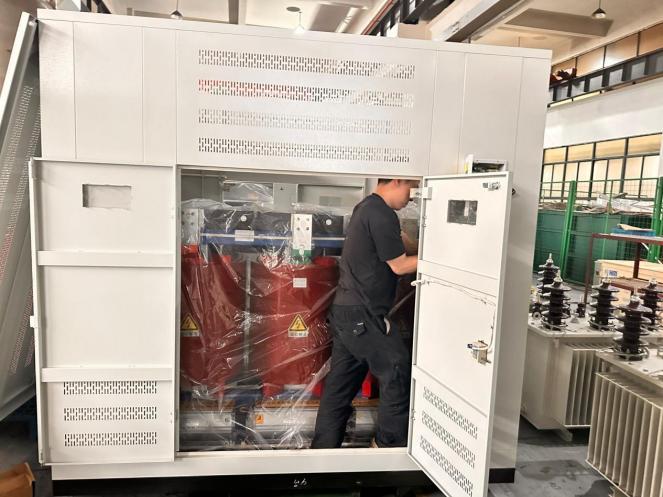

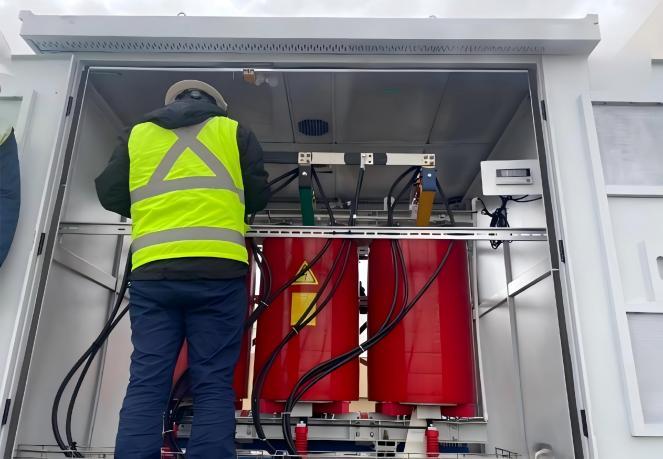

애플리케이션

상업용 및 민간 건물: 고층빌딩, 쇼핑센터, 병원, 학교, 데이터 센터 등
대중교통 및 인프라: 공항, 부두, 지하철역, 석유 플랫폼, 등등
산업시설: 화재위험이 높은 지역의 공장 작업장, CNC 기계장비 등 예방 요구 사항.
새로운 에너지 분야: 태양광, 풍력 등 그린에너지 시스템

표준사양

1. 적용규격 : IEC 60076 / IEEE
2. 정격 용량 : 최대 4000KVA
3. 1차 전압: 최대 35kV
4. 이차 전압: 380/400/415V 또는 맞춤형
5. 권선 재료: 구리/알루미늄
6. 온도 상승: 90 -100℃ 또는 맞춤형
7. 냉각 방법: ONAN8.Frequency: 50Hz/60Hz
9. 탭 전압: ±5% / ±2x2.5% 또는 맞춤형
10. 벡터 그룹: Dyn11 / Yyn0 / Yd11

절연 등급

에폭시 수지 주조 건식 배전 변압기에는 세 가지 일반 절연 등급이 있습니다. 주요 특징 절연은 절연 강도를 제공하고 특정 열 한계를 견디는 것입니다. 절연 등급은 다음과 같습니다.

유럽 ​​표준(IEC 60076):

미국 표준(ANSI/IEEE C57.12.01):

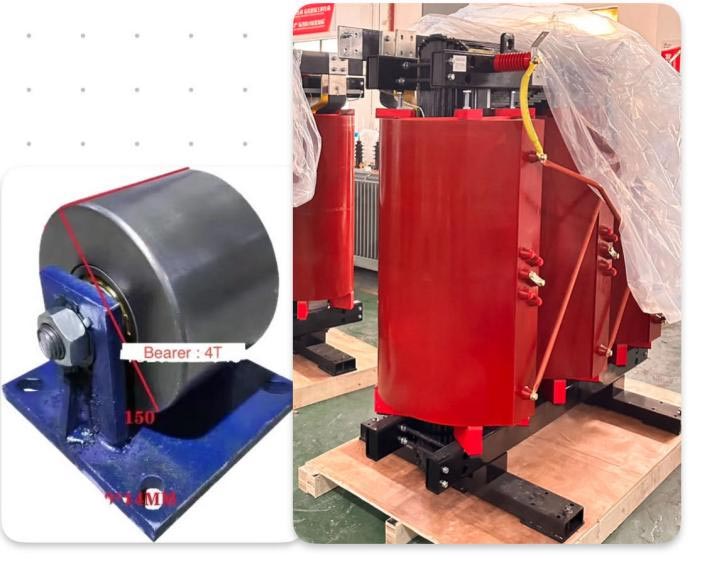

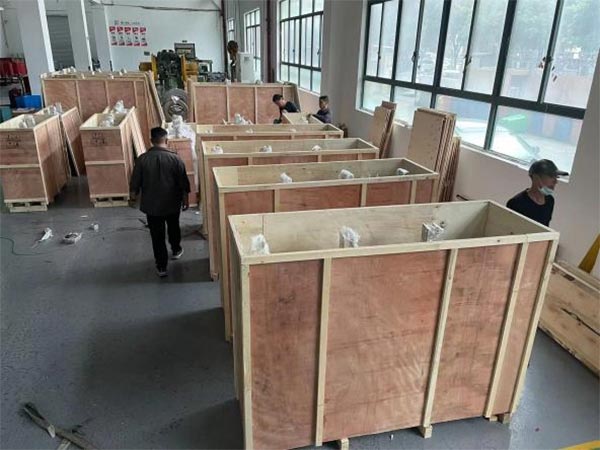

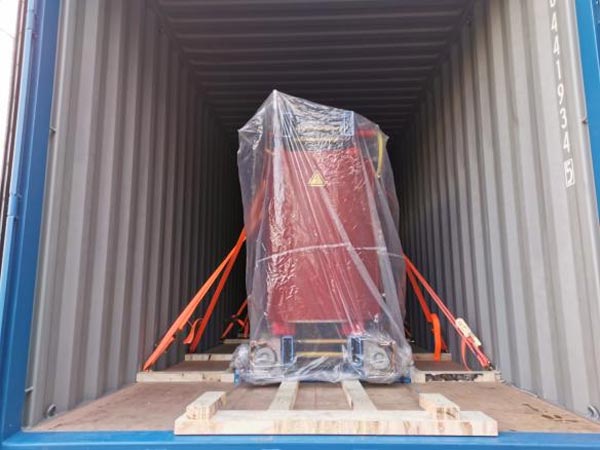

패키지 방식

아래 정보를 제공해 주시면 더 나은 서비스를 제공해 드릴 수 있도록 하겠습니다.

생산

굴곡

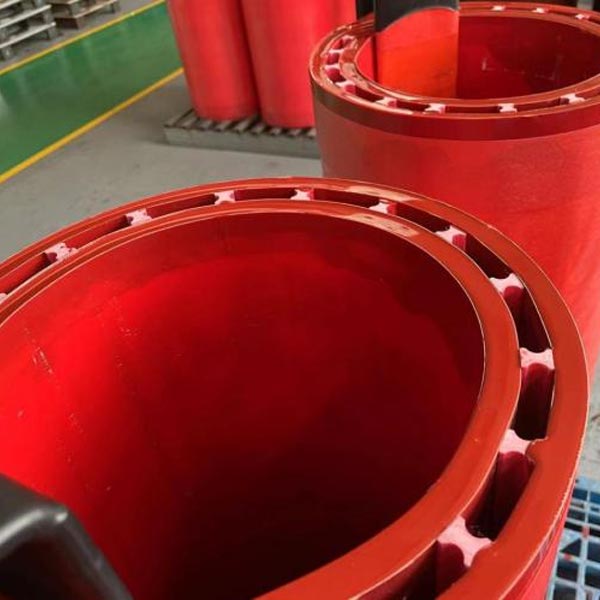

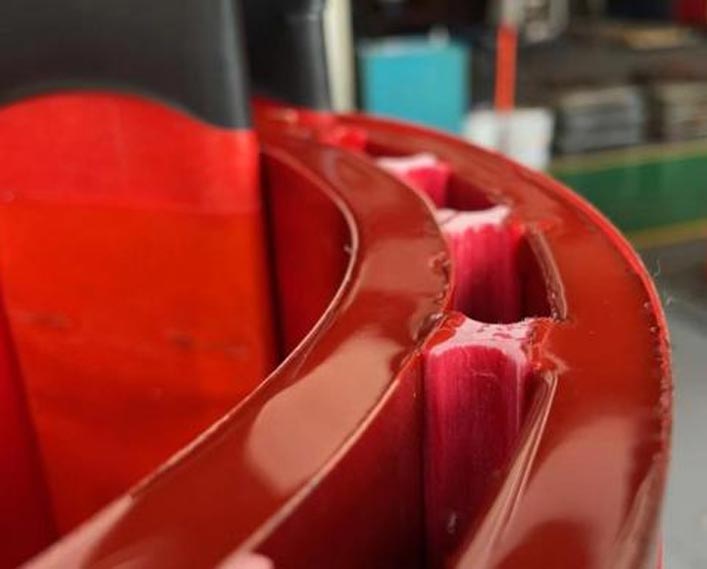

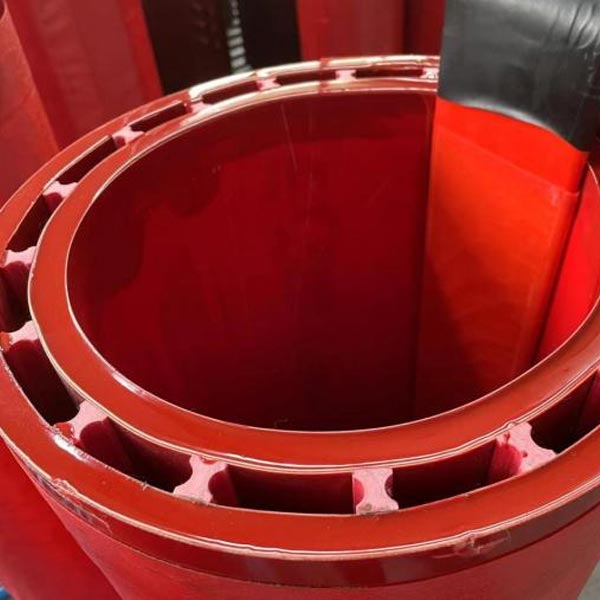

주조수지

진공 어닐링로

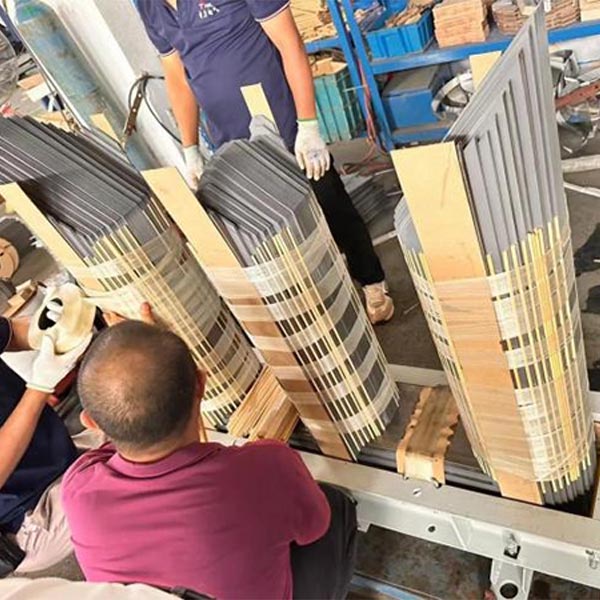

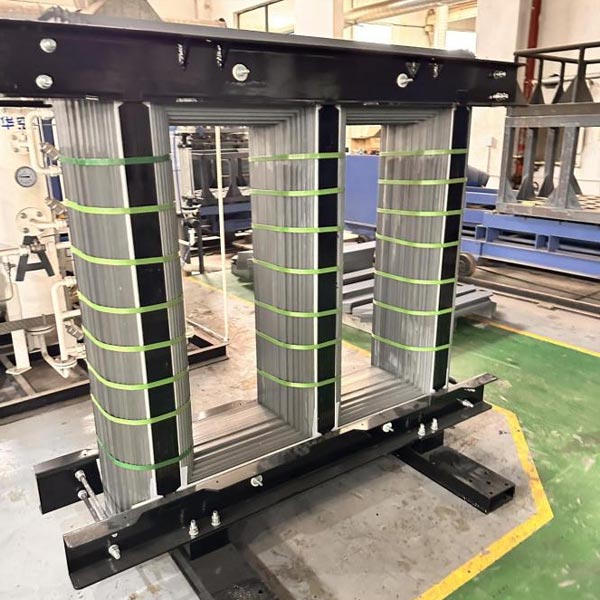

조립

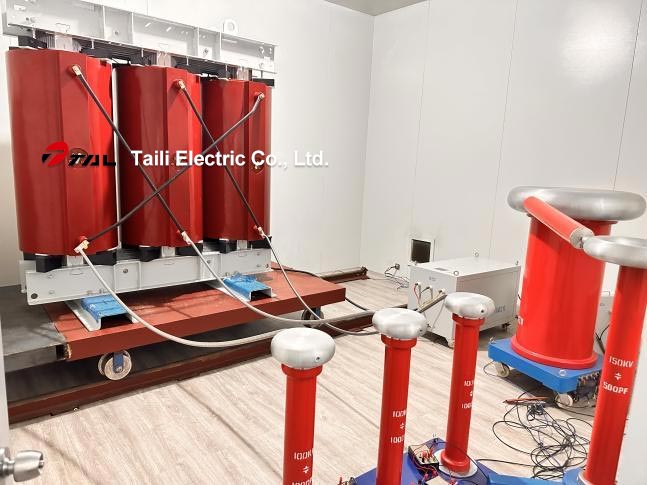

시험

정기 테스트:

· 전압비 측정 및 상변위 확인
· 절연저항 시험
· 권선저항 측정
· 내전압 시험
· 과전압 내력 시험 유도
· 무부하 손실 및 여자전류 측정
· 단락임피던스 및 부하손실 측정
· 전압비 측정 및 상변위 확인
· 절연저항 시험
· 권선저항 측정
· 내전압 시험
· 과전압 내력 시험 유도
· 무부하 손실 및 여자전류 측정
· 단락임피던스 및 부하손실 측정

유형 테스트

· 조명 임펄스 테스트
· 온도상승시험
