남미 태양광 프로젝트를 위해 스키드 장착형 변전소를 선택하는 이유는 무엇입니까?

TAILI Electric은 맞춤형 디자인의 최전선에 있었습니다.스키드 장착형 변전소최대 3,200kVA의 용량을 갖춘 국제 태양광 프로젝트용 솔루션입니다. 이 기사에서는 이 개방형 프레임 설계가 특히 남미의 까다로운 사막 환경에서 기존의 밀폐형 KIOSK 및 소형 변전소보다 성능이 뛰어난 이유를 살펴봅니다.

스키드 장착형 변전소란 무엇입니까?

스키드 장착형 변전소는 중전압 개폐 장치, 변압기 및 저전압 배전반 등 모든 주요 구성 요소가 단일 강철 베이스 프레임에 통합된 조립식 배전 장치입니다.

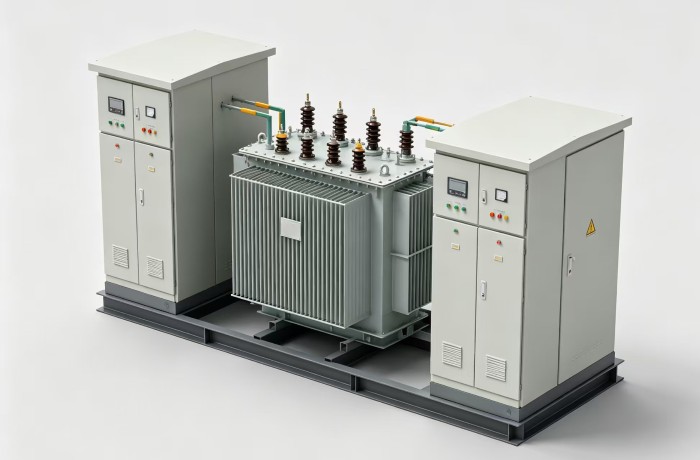

TAILI Electric의 맞춤형 스키드 장착 변전소는 독특한 개방형 구성을 특징으로 합니다. 유침 변압기는 중앙에 노출되어 있고 양쪽에는 독립적인 고전압 및 저전압/계량 캐비닛이 있으며 모두 통합 강철 스키드에 장착되어 있습니다.

이 설계 철학은 모든 장비가 금속 인클로저 내에 보관되는 밀폐형 KIOSK 또는 소형 변전소와는 극명한 대조를 이룹니다.

오픈 프레임 디자인을 선택한 이유는 무엇입니까? 세 가지 주요 장점

1. 사막 환경에서 탁월한 열 방출

칠레의 아타카마 사막부터 아르헨티나의 고지대 평원에 이르기까지 남미 전역의 태양광 프로젝트는 극한의 기온과 강렬한 태양 복사에 직면해 있습니다.

스키드 장착 변전소에서 변압기 라디에이터는 주변 공기에 직접 노출됩니다. 이러한 자연 대류 냉각은 다음을 제공합니다.

추가 냉각 팬이 필요하지 않음 - 일반적인 오류 지점 제거 변압기 용량 감소를 초래할 수 있는 내부 과열 위험 없음 한낮의 최고 조건에서도 최적의 열 성능

이와 대조적으로 밀폐된 KIOSK 변전소는 금속 하우징 내에 열을 가두어 둡니다. 사막 환경에서는 내부 온도가 주변 온도보다 훨씬 높아져 변압기가 감소된 용량으로 작동하게 되며, 이는 모든 태양광 발전소에서 비용이 많이 드는 절충안입니다.

2. 단순화된 설치 및 유지 관리

그만큼스키드 장착형 변전소완전히 배선되어 공장에서 테스트되었습니다. 현장 설치에는 다음 사항만 필요합니다.

외부 케이블 연결 준비된 기초 위에 장치 배치

모듈식 개방형 설계는 변압기와 스위치기어가 독립적으로 접근 가능하다는 것을 의미합니다. 유지 관리 담당자는 부피가 큰 인클로저 도어와 씨름하거나 전체 구조를 분해하지 않고도 개별 구성 요소를 서비스할 수 있습니다.

3. 지역 전력망 표준과의 연계

이것이 아마도 가장 강력한 장점일 것입니다. 오픈 프레임 스키드 장착 변전소는 남미 전역의 태양광 프로젝트에 대한 사실상의 표준이 되었습니다.

다음을 포함한 국가:

칠레

페루

아르헨티나

온두라스

베네수엘라

...

광전지 설치를 위해 이 구성을 널리 채택했습니다. 지역 유틸리티 및 전력망 운영자는 설계, 검사 프로토콜 및 승인 기준을 잘 알고 있습니다. 스키드 장착형 변전소를 선택하면 계통 연결 승인이 크게 간소화됩니다.

프로세스.

TAILI Electric의 스키드 솔루션: 두 가지 배송 옵션

남미 전역의 원격 프로젝트 현장에 대형 전기 장비를 배송하는 것은 독특한 물류 문제를 안겨줍니다. TAILI Electric은 두 가지 배송 구성을 제공합니다.스키드 장착형 변전소, 각각은 다양한 프로젝트 규모와 물류 요구 사항에 최적화되어 있습니다.

옵션 1: 일체형 스키드 통합

구조: 고전압 캐비닛, 변압기 및 저전압 캐비닛은 모두 단일 강철 베이스에 용접됩니다. 모든 내부 배선은 공장에서 완료됩니다.

장점: 현장 설치 작업 최소화 - 설치, 연결 및 전원 공급

고정된 장비 위치로 인해 해상 운송 중 내부 구리 부스바 또는 케이블이 움직일 위험이 제거됩니다.

중요한 애플리케이션을 위한 최고의 신뢰성

가장 적합한 대상: 최대 800kVA의 용량

전체 조립품을 단일 단위로 배송할 수 있는 경우.

고려 사항: 전체 설치 공간이 더 크기 때문에 운송 비용이 더 높습니다.

옵션 2: 볼트형 분할형 스키드

구조: 베이스는 고전압 섹션, 변압기 섹션 및 저전압 섹션의 세 부분으로 나뉩니다. 섹션 간 장비는 사전 제작된 유연한 구리 버스바 또는 유연한 케이블을 사용하여 연결됩니다.

장치는 공장에서 별도로 포장되어 개별 상자에 담겨 배송됩니다. 현장에서 섹션이 서로 볼트로 결합되고 사전 제작된 유연한 연결이 결합됩니다.

1, 장점: 각 섹션은 표준 40피트 HQ 컨테이너 내부에 맞습니다. 대형 배송이 필요하지 않습니다.

2, 보다 안정적인 선박 일정 관리로 해상 운송 비용을 크게 절감

3, 중국 국내 도로 운송에는 크기 초과 허가가 필요하지 않습니다.

4, 최종 프로젝트 현장까지 보다 유연한 현지 운송

5, 손상 위험 감소 - 라디에이터 및 도자기 절연체는 전용 보호 포장을 받습니다.

6, 중요 사항: 베이스만 기계적으로 분할됩니다. 모든 전기 연결은 사전 제작된 유연한 커넥터를 사용하여 현장 배선 작업을 최소한으로 최소화합니다.

모든 발송물에 대한 공통 포장 요구 사항

어떤 배송 옵션을 선택하든 TAILI Electric은 엄격한 포장 프로토콜을 따릅니다.

1, 통합 스키드 배송: 베이스는 표준 컨테이너 리프팅 및 래싱으로 용접되어야 합니다.

컨테이너 내부에 장비를 고정하는 강철 와이어 로프가 있는 포인트

2, 변압기 라디에이터 및 도자기 절연체: 특수 충돌 방지 및

해양 운송을 위한 염무/비 보호

3, 고전압 및 저전압 개폐 장치: 방수 및 먼지 방지를 위해 플라스틱으로 완전히 밀봉됨

배송 및 현장 보관 중 보호

응용 시나리오

TAILI Electric의 맞춤형 스키드 장착 변전소 솔루션은 다양한 응용 분야에 걸쳐 배포됩니다. 태양광 태양광 발전소(주요 응용 프로그램) TAILI의 스키드 장착 변전소 장치의 대부분은 태양광 PV 발전소의 승압 변압기 역할을 합니다. 일반적인 구성은 다음과 같습니다.

광업 및 산업 프로젝트

태양열 외에도 스키드 장착형 변전소는 칠레와 페루의 광산 작업뿐만 아니라 안정적이고 신속한 전력 분배가 필요한 일반 산업 시설에도 널리 사용됩니다.

결론

스키드 장착형 변전소는 다음과 같은 실질적인 이점의 조합을 통해 남미 전역의 태양광 프로젝트에서 선호되는 솔루션으로 자리매김했습니다.

1, 사막 환경에서 우수한 열 방출 - 냉각 팬 없음, 정격 감소 없음

2, 간소화된 설치 및 유지 관리 - 공장에서 배선되고 독립적으로 접근 가능한 구성 요소

3, 지역 그리드 표준에 맞춰 조정 - 보다 원활한 승인, 보다 빠른 프로젝트 시운전

4, 유연한 배송 옵션 - 소규모 프로젝트를 위한 일체형, 물류 제약이 있는 대규모 설치를 위한 분할 유형

TAILI Electric은 국제 시장을 위한 맞춤형 스키드 장착형 변전소 솔루션을 설계하고 제조하는 데 수년간의 경험을 보유하고 있습니다. 최대 3,200kVA의 용량과 특정 국가 요구 사항에 맞는 전압 구성을 갖춘 TAILI는 세계에서 가장 까다로운 환경에서도 안정적으로 작동하는 턴키 배전을 제공합니다.

남아메리카의 다음 태양광 프로젝트를 위해 지역 전력회사가 신뢰하는 솔루션을 선택하십시오.스키드 장착형 변전소TAILI Electric에서.
