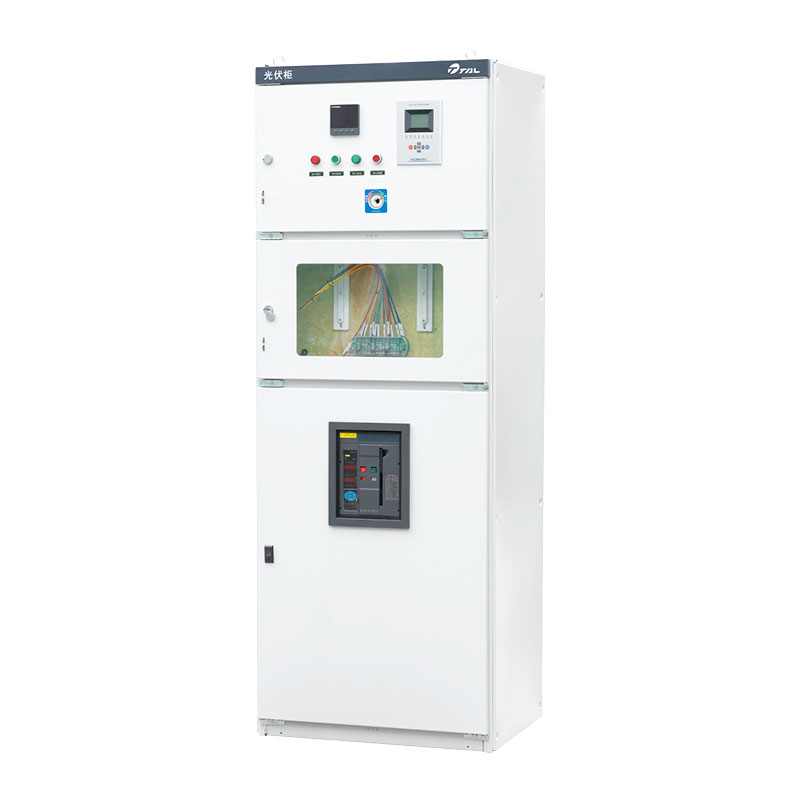

태양광 그리드 연결 저전압 캐비닛

Taili 공장에서 제공하는 태양광 그리드 연결 저전압 캐비닛은 태양광 인버터에서 출력되는 전기 에너지를 수집하고 이를 부하 및 전력망에 안전하게 전송하는 역할을 담당합니다. 동시에 포괄적인 보호, 모니터링 및 예약 기능도 갖추고 있습니다.

주요 기능

태양광 그리드에 연결된 저전압 캐비닛은 결코 단순한 "연결 박스"가 아닙니다. 이는 다음을 수행합니다. 다음과 같은 주요 기능:

1. 전력 수집 및 배전

· 수집: 여러 태양광 인버터의 교류 출력을 하나 또는 여러 개의 메인으로 결합합니다. 전송 효율을 높이는 회로.

· 배분 : 수집된 전력을 국지 부하에 합리적으로 배분(사용자 자체 사용)하고 그리드에 남은 전력.

2. 그리드 연결 지점

· 태양광 발전 시스템과 전력망 사이의 법적 경계 지점입니다. 전력망 회사는 일반적으로 다음을 요구합니다. 이 시점에서 태양광 발전 시스템이 태양광발전 시스템에 부정적인 영향을 미치지 않도록 측정하고 모니터링합니다. 그리드.

3. 포괄적인 보호 기능

· 과부하 및 단락 보호: 과도한 전류로 인해 장비가 손상되는 것을 방지하기 위해 회로 차단기를 사용합니다. 아니면 화재를 일으키거나.

· 역전류 방지(필요에 따라): 발전량이 부하 전력 소비량을 초과하는 경우, 전원이 상위 레벨 변압기로 다시 공급되는 것을 방지합니다(일부 애플리케이션에서는 금지됨).

· 단독 운전 방지 효과 보호: 계통 연계 시스템의 핵심 안전 기능입니다. 그리드가 있을 때 전원이 꺼지면 광전지 시스템을 그리드에서 신속하게 분리하여 광전지 시스템을 차단해야 합니다. 전력이 차단 라인으로 전달되는 것을 방지하여 전력망 유지 관리 인력의 안전을 위협합니다. 인버터 자체에 이 기능이 있지만 일반적으로 분배 캐비닛은 백업 보호로 사용됩니다.

· 과/저전압, 과/저주파수 보호: 그리드 매개변수를 모니터링합니다. 이상 징후가 감지되면 조치를 취하세요. 즉시 장비와 그리드를 보호하십시오.

· 서지 보호 : 낙뢰 등의 과전압 충격으로 인해 고가의 인버터 및 기타 장치가 손상되는 것을 방지합니다. 장비.

4. 모니터링 및 측정

· 스마트미터 : 태양광 발전으로 생산되는 전력을 정확하게 측정하기 위해 양방향 미터를 설치하고, 그리드에 전력을 공급하고 그리드에서 전력을 끌어옵니다. 전기요금 정산의 기준이 됩니다.

· 모니터링 장치 : 전압, 전류, 전력, 발전량, 역률 등의 매개변수를 실시간으로 모니터링 전류/전압 변압기, 전력계 등을 통한 시간

5. 전환 및 제어

· 수동 또는 자동 연결 및 분리가 용이하도록 차단 스위치, 접촉기 등을 제공합니다. 운영, 장비 유지 보수 및 수리를 용이하게 합니다.

아래 정보를 제공해 주시면 더 나은 서비스를 제공해 드릴 수 있도록 하겠습니다.

원활한 의사소통과 정확한 주문을 위해 단일 라인 다이어그램을 제공해 주시기 바랍니다. 귀하의 광전지 시스템.
