태양광 AC 합류 상자

Taili는 Photovoltaic AC Confluence Box의 제조업체 및 공급업체가 되기 위한 좋은 선택입니다. 이 고품질의 첨단 제품은 태양광 인버터의 출력단과 계통에 연결된 배전함(또는 변압기) 사이에 위치한 집전체입니다. 강력한 기능과 높은 효율성을 갖춘 당사 제품은 적용 범위가 넓습니다.

문의 보내기

제품 설명

Photovoltaic AC Confluence Box의 핵심 기능은 여러 인버터에서 출력되는 AC 전기를 몇 개의 메인 케이블(보통 하나)로 병렬로 수집한 후 다음 레벨의 장비로 전송함으로써 시스템 구조를 단순화하고 모니터링 및 보호를 용이하게 하는 것입니다.

기능

1. 국부적인 전류 수렴을 달성하여 케이블 수를 줄이고 설치 시 비용과 공간을 절약합니다.

2. 보호 기능: 과전류/단락 보호, 낙뢰 보호, 역충전 보호.

3. DC 회로 차단기 또는 부하 절연 스위치를 갖춘 분할 절연 기능으로 수동 차단이 가능합니다. DC 전원 공급 장치를 분리하고 전기 절연을 제공합니다.

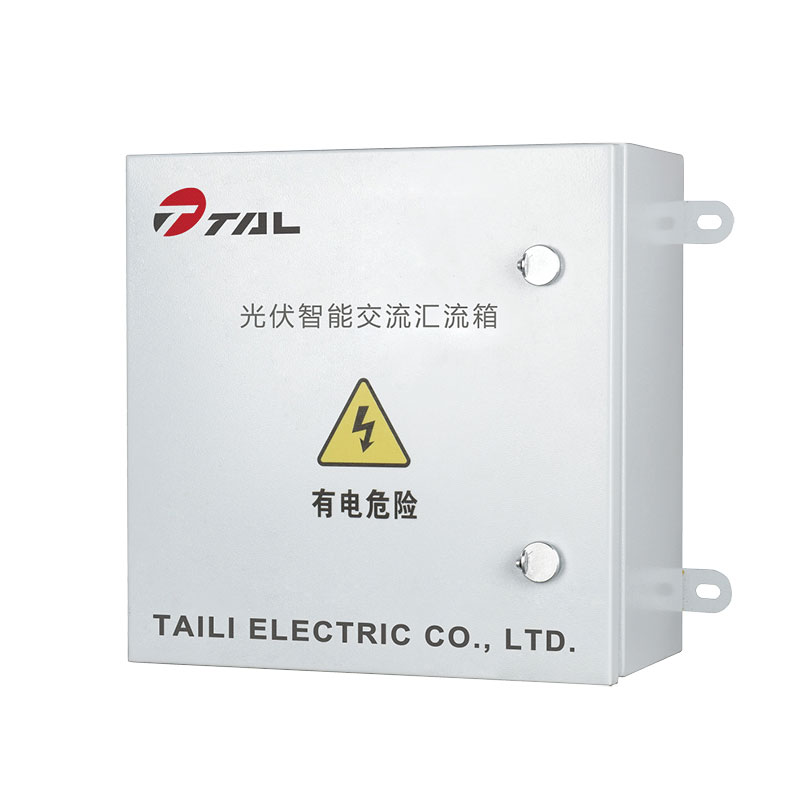

photovoltaic AC confluence box

기술 사양

모델	BWX-AC4	BWX--AC6	BWX-AC8
입력 방법	1-4	5-6	7-8
입력 전압	AC690V
입력 전류	0-1000A
출력 전류	250A	400A	630A
정격 작동 전압 Un	480VAC
보호 전압 상승	3.2kV 이하
표준 처리량 In(8/20μs)	20kV(고객 요구 사항에 따라 선택 사항)
최대 처리량 Imax(8/20μs)	40kV(고객 요구 사항에 따라 선택 사항)
해당 시간	<25ns
온도와 습도	작동 온도:-40~+85℃, 습도 95%, 비응결, 비부식성 가스 위치
고도	≤4000m
인클로저 재료	용융 아연 도금 강판 / 스테인레스 강 / 냉간 압연 강판 또는 기타
IP 클래스	IP65
케이블 플러그 IP 클래스	IP66
크기(W.H.D)	800600200mm	800800200mm	8001000200mm
