분리형 커넥터가 중압 배전반 설치 시 안전성을 어떻게 향상시키는가?

중전압 배전 세계에서 안전은 단순한 우선순위가 아니라 신뢰할 수 있는 전력 시스템이 구축되는 기반입니다. 간단한 구성 요소로 종종 간과되는 분리형 커넥터는 설치, 유지 관리 및 작동 중에 인력과 장비를 모두 보호하는 데 중추적인 역할을 합니다. Taili Electric Co., Ltd.에서는 연결 시 결함, 아크 및 예상치 못한 정전에 대한 장벽도 생성할 수 있도록 이러한 중요한 인터페이스를 개선하는 데 수십 년을 보냈습니다. 우리의 엔지니어링 철학은 잘 설계된 분리형 커넥터가 잠재적인 위험을 통제되고 예측 가능한 인터페이스로 변환한다는 아이디어에 중점을 두고 있습니다. 첨단 소재와 정밀 제조를 통합함으로써 우리 공장은 국제 표준을 뛰어넘는 솔루션을 제공하여 모든 관절에 마음의 평화를 제공합니다.

현대의 중압 스위치기어 설치에는 혹독한 환경을 견딜 수 있으면서도 빠르고 안전한 개입이 가능한 구성요소가 필요합니다.분리 가능한 커넥터작업자를 살아있는 부품에 노출시키지 않고도 눈에 보이는 연결 해제 및 테스트를 가능하게 하는 이 생태계의 숨은 영웅입니다. 무거운 도구가 필요하고 전원이 공급되는 장비에 근접해야 하는 기존의 볼트 연결과 달리 당사의 분리형 커넥터는 터치 안전 인터페이스를 제공합니다. 이러한 근본적인 설계 변화는 전기 작업에서 가장 위험한 사건 중 하나로 남아 있는 아크 플래시 사고의 위험을 대폭 줄여줍니다. 이 기사 전체에서 이러한 장치의 기술적, 운영적 이점을 분석하여 이러한 장치가 현대 안전 프로토콜에 필수적인 이유를 보여줍니다. 세부 사항을 안내하면서 우리가 생산하는 모든 부품은 생명과 자산을 보호하려는 우리의 약속에 대한 증거라는 점을 기억하십시오.

내용물

• 분리형 커넥터가 중압 개폐 장치의 중요한 안전 구성 요소가 되는 이유는 무엇입니까?
• 분리형 커넥터는 설치 및 유지 관리 중 아크 플래시 위험을 어떻게 줄입니까?
• 안정적인 성능을 위해 재료 및 설계 매개변수가 필수적인 이유는 무엇입니까?
• 우리 공장에서는 케이블 액세서리의 일관된 품질을 어떻게 보장합니까?
• 요약: 분리형 커넥터의 안전 측면
• 자주 묻는 질문(FAQ)

분리형 커넥터가 중압 개폐 장치의 중요한 안전 구성 요소가 되는 이유는 무엇입니까?

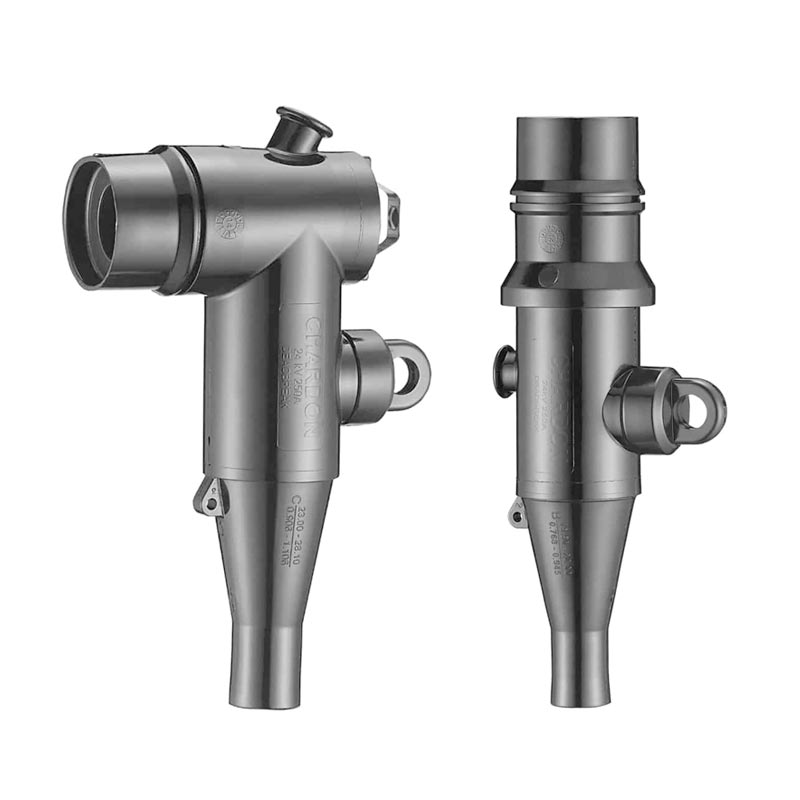

분리형 커넥터는 전원 케이블과 스위치기어 사이의 인터페이스이며, 그 설계는 설치의 전반적인 안전에 직접적인 영향을 미칩니다. 고정 연결과 달리 분리형 커넥터는 제어된 분리 지점을 허용합니다. 이는 일상적인 점검이나 긴급 상황 중에 기술자가 전체 어셈블리를 분해하지 않고도 회로를 분리할 수 있음을 의미합니다. 우리 공장에서는 잠금/태그아웃 절차의 기본 요구 사항인 명확하고 눈에 띄는 파손을 제공하기 위해 이러한 커넥터를 설계했습니다. 절연을 시각적으로 확인할 수 있는 기능은 추측을 없애고 전원이 공급되는 부품과 우발적으로 접촉할 가능성을 크게 줄여줍니다. 일반적으로 전압 범위가 5kV~35kV인 중전압 시스템에서는 사소한 실수라도 치명적인 결과를 초래할 수 있습니다. 용량성 테스트 포인트를 설계에 통합함으로써 비침해적 전압 감지가 가능해지며 물리적 접촉이 이루어지기 전에 또 다른 검증 계층이 추가됩니다.

또한 분리 가능한 커넥터의 기계적 구조는 안전 프로필에 기여합니다. 이는 단락 전류와 관련된 자기력을 견디도록 제작되었습니다. 결함이 있는 경우 약한 연결이 발사체 또는 아크 점화점이 될 수 있습니다. 그러나 당사의 커넥터는 극심한 압박 속에서도 무결성을 유지하는 견고한 래칭 메커니즘으로 설계되었습니다. 또한 커넥터 내의 차폐층은 전기장이 고르게 분산되도록 하여 시간이 지남에 따라 절연체를 부식시키는 조용한 적인 부분 방전을 방지합니다. Taili Electric Co., Ltd.에서는 각 커넥터를 연속성의 수호자로 봅니다. 우리는 전도성 고무 인서트와 패러데이 케이지 디자인을 사용합니다.케이블 액세서리응력이 관리되고 이온화가 발생할 수 있는 공극이 없도록 보장합니다. 세부 사항에 대한 이러한 관심은 개폐 장치가 첫날뿐만 아니라 수십 년 동안 안전하게 유지된다는 것을 의미합니다.

분리형 커넥터는 설치 및 유지 관리 중 아크 플래시 위험을 어떻게 줄입니까?

아크 플래시는 전기 작업자의 주요 부상 원인입니다. 이는 도체 사이의 절연 또는 절연이 파손되어 전류가 공기를 통해 이동할 때 발생합니다. 분리형 커넥터는 여러 가지 고유한 설계 기능을 통해 이러한 위험을 완화합니다. 첫째, 데드 브레이크 인터페이스를 제공합니다. 즉, 적절한 절차를 따르면 물리적 분리가 발생하기 전에 회로의 전원이 차단됩니다. 그러나 실제 안전 혁신은 부하 차단 변형의 가능성에 있습니다. 라이브 스위칭이 필요한 애플리케이션의 경우 당사 공장에서는 아크 소광 기술이 적용된 커넥터를 생산합니다. 이 장치는 아크에 의해 생성된 압력을 사용하여 절제실 내에서 아크를 늘리고 냉각시켜 안전하게 소화합니다. 이 기능은 작업자가 폭발 에너지에 노출되지 않고 제어된 조건에서 부하를 분리할 수 있음을 의미합니다.

또 다른 중요한 측면은 터치 안전 디자인입니다. 모든 전도성 부품은 절연 재료 내에 깊게 들어가 있습니다. 분리 가능한 커넥터가 연결되면 연결이 완전히 차폐됩니다. 기술자가 케이블을 테스트해야 하는 경우 전용 테스트 지점을 사용하거나 일부 설계에서는 안전한 거리를 유지하면서 샷건 스틱을 사용하여 부분적으로 연결을 끊을 수 있습니다. 당사의 케이블 액세서리는 표준 핫스틱 도구와 원활하게 연결되도록 설계되어 위험 구역에 손이 닿지 않도록 해줍니다. 아래 표는 가장 널리 사용되는 분리형 커넥터 시리즈의 주요 매개변수를 보여주며 아크 플래시 완화에 직접적으로 기여하는 기능을 강조합니다.

표에서 볼 수 있듯이 우리 공장에서는 전체 범위에서 높은 BIL 등급과 테스트 포인트를 우선시합니다. 일부 모델에 부하 차단 옵션이 포함되어 있어 작동 안전을 위해 실시간 스위칭이 필요한 설치에 유연성이 제공됩니다. 하드웨어 외에도 우리가 제공하는 교육 및 문서를 통해 사용자는 장비의 한계와 기능을 이해할 수 있습니다. 당사의 분리형 커넥터는 충전부 근처에서 작업할 필요성을 줄이고 연결 해제가 필요할 때 아크 에너지를 제어함으로써 아크 플래시 사고에 대한 강력한 방어 기능을 제공합니다.

안정적인 성능을 위해 재료 및 설계 매개변수가 필수적인 이유는 무엇입니까?

분리 가능한 커넥터의 성능은 우연이 아닙니다. 이는 세심한 재료과학과 정밀공학의 결과입니다. 당사의 케이블 액세서리에 사용되는 주요 절연 재료는 뛰어난 절연 강도, 내후성 및 유연성을 위해 선택된 EPDM 고무입니다. 경질 재료와 달리 EPDM을 사용하면 커넥터가 절연 실패의 두 가지 주요 원인인 공기와 습기를 제외하고 부싱과 단단하게 억지 끼워맞춤될 수 있습니다. 우리 공장에서는 내트래킹성을 강화하는 독점적인 컴파운딩 프로세스를 사용하여 표면 오염이 발생하더라도 재료가 탄화되지 않고 전도성 경로를 생성하지 않도록 보장합니다. 이는 염분과 먼지가 적은 물질을 분해할 수 있는 오염된 환경이나 해안 환경에서 특히 중요합니다.

연면 거리, 접촉 압력, 차폐 연속성과 같은 설계 매개변수가 엄격하게 정의됩니다. 예를 들어, 커넥터의 내부 구조는 전기장이 고전압 전도체에서 접지된 차폐체까지 원활하게 등급이 지정되도록 보장해야 합니다. 우리는 절연체와 공동 성형된 내장된 반도체 층을 통해 이를 달성합니다. 이 통합 설계는 보이드가 형성될 수 있는 인터페이스를 제거합니다. 아래 표에는 생산 중에 모니터링하는 중요한 설계 매개변수가 요약되어 있습니다.

업계 표준보다 더 엄격한 공차와 더 엄격한 테스트 한계를 준수함으로써 당사 공장에서는 스트레스 상황에서도 예측 가능한 성능을 발휘하는 커넥터를 제공합니다. 또한 내부 정렬을 확인하기 위해 샘플에 대한 정기적인 X선 검사를 수행합니다. 이러한 세부 수준은 케이블 액세서리를 설치할 때 유형 테스트뿐만 아니라 일관된 생산 품질을 통해 검증된 구성 요소를 얻을 수 있도록 보장합니다. 재료 선택은 전도성 부품까지 확장됩니다. 우리는 은도금과 함께 고전도성 구리 합금을 사용하여 가열과 산화를 최소화합니다. 우수한 소재와 정확한 설계 매개변수의 결합으로 인해 열 순환 및 오류 조건에서도 서비스 수명 전반에 걸쳐 안전 특성을 유지하는 커넥터가 탄생했습니다.

우리 공장에서는 케이블 액세서리의 일관된 품질을 어떻게 보장합니까?

Taili Electric Co., Ltd.에서는 품질 보증이 모든 생산 단계에 내재되어 있습니다. 저희 공장은 인증된 ISO 9001 시스템에 따라 운영되지만 단순한 규정 준수를 뛰어넘습니다. 우리는 안전이 예측 가능성에서 시작되고 예측 가능성은 프로세스 제어를 통해 달성된다고 믿습니다. 원료의 모든 배치는 혼합 단계에 들어가기 전에 인장 강도, 신장률 및 유전 특성에 대해 테스트됩니다. 성형하는 동안 온도, 압력, 경화 시간과 같은 매개변수가 실시간으로 모니터링됩니다. 매개변수가 검증된 범위를 벗어나면 시스템은 자동으로 해당 부품을 거부합니다. 이 폐쇄 루프 제어는 각 커넥터가 마지막 커넥터와 동일하도록 보장하여 현장 오류로 이어질 수 있는 가변성을 제거합니다. 품질에 대한 우리의 약속은 많은 유틸리티 및 계약업체가 가장 중요한 인프라에 대해 우리의 케이블 액세서리를 신뢰하는 이유입니다.

생산 라인 외에도 우리는 일상적인 테스트에 막대한 투자를 하고 있습니다. 각 분리형 커넥터는 공장에서 출고되기 전에 100% 부분 방전 테스트를 거칩니다. 이는 샘플 테스트가 아니며 모든 단일 장치에 대해 수행됩니다. 또한 차폐 연속성과 래칭 메커니즘의 기계적 작동을 검증합니다. 부하 차단 변형의 경우, 우리는 아크 소멸 시스템이 설계된 대로 작동하는지 확인하기 위해 전체 힘의 결함 폐쇄 테스트를 샘플링하고 수행합니다. 다음 목록에는 당사 공장에서 수행되는 주요 품질 검사가 요약되어 있습니다.

• 입고 자재 검사: EPDM 및 도체 화합물 인증 검증.
• 공정 내 모니터링: 사출 성형 매개변수의 실시간 SCADA 제어.
• 1.5x 상-접지 전압에서 100% 부분 방전 테스트.
• 내부 공극을 감지하기 위해 각 생산 배치에서 무작위 샘플을 X선 검사합니다.
• 기계적 내구성 테스트: 성능 저하 없이 50회 결합/분리 주기.
• 열 순환: -40°C에서 +120°C까지 100회의 열 순환을 겪는 커넥터입니다.

이러한 엄격한 접근 방식은 당사 제품이 공장에서 출고될 때 가장 거친 환경에 대비할 수 있음을 의미합니다. 우리는 또한 추적성을 유지합니다. 각 커넥터에는 고유한 배치 코드가 표시되어 생산 기록과 다시 연결됩니다. 의문이 생기면 전체 제조 이력을 추적할 수 있습니다. 이러한 수준의 투명성은 신뢰를 구축하고 안전이 단순한 주장이 아니라 검증 가능한 사실임을 보장합니다. 우리 고객은 문제가 발생하기 전에 이상 현상을 포착하도록 설계된 시스템이 지원하는 케이블 액세서리를 받고 있다는 것을 알고 있습니다.

요약: 분리형 커넥터의 안전 측면

분리형 커넥터는 단순한 결합 장치 그 이상입니다. 이는 중전압 개폐 장치 설치 시 설계된 안전 장벽입니다. 눈에 보이는 분리를 활성화하고 용량성 테스트 지점을 통합하는 것부터 아크를 냉각하고 차폐 무결성을 유지하는 것까지 설계의 모든 측면이 보다 안전한 작업 환경에 기여합니다. Taili Electric Co., Ltd.에서는 이러한 구성 요소를 완벽하게 만드는 데 전문 지식을 바쳐 케이블 액세서리가 최고 수준의 신뢰성과 보호를 충족하도록 보장했습니다. 고급 소재, 정밀한 제조, 타협하지 않는 품질 관리가 결합되어 가장 중요한 순간에 성능을 신뢰할 수 있는 제품이 탄생했습니다.

진정한 엔지니어링이 만들어내는 차이를 경험해 보시기 바랍니다. 기존 변전소를 업그레이드하든 새로운 배전망을 설계하든 당사 팀은 기술 사양 및 적용 지침을 통해 귀하를 지원할 준비가 되어 있습니다.지금 Taili Electric Co., Ltd.에 문의하세요.귀하의 중전압 커넥터 요구 사항에 대해 논의하고 당사 공장이 귀하의 프로젝트에 필요한 안전과 성능을 어떻게 제공할 수 있는지 알아보십시오. 한 번에 하나씩 더 안전한 전력망을 구축할 수 있도록 도와드리겠습니다.
