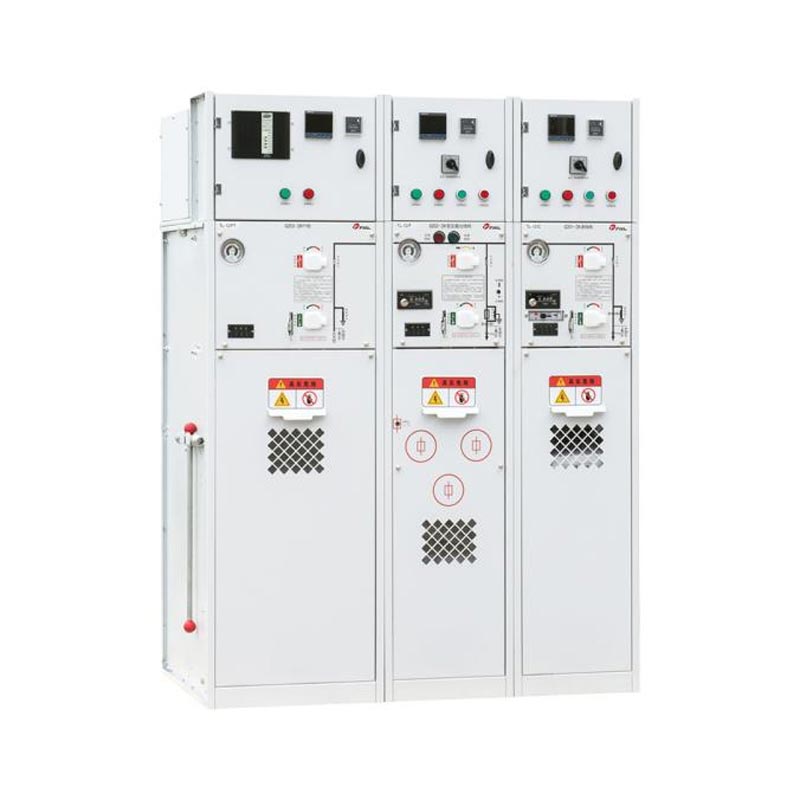

36kV SF6 가스절연개폐장치

중저압 스위치기어 분야의 선두 제조업체인 Taili는 더 높은 전압 레벨과 더욱 까다로운 애플리케이션 환경을 위해 설계된 고급 중전압 스위치기어인 36kV SF6 가스 절연 스위치기어를 생산합니다. SF6 가스 절연 및 밀봉된 가스 박스 기술을 채택함으로써 36kV 전압에서 대형 장비 크기와 열악한 환경 적응성이라는 두 가지 핵심 문제를 성공적으로 해결했습니다.

문의 보내기

제품 설명

36kV SF6 가스 절연 개폐 장치는 특히 공간이 제한되어 있거나 환경이 열악하거나 36kV 배전 시스템과 같이 전원 공급 장치의 높은 신뢰성이 요구되는 시나리오에서 현대 전력 시스템에 이상적인 선택입니다. 기술적 본질은 24kV SF6 가스 충전 캐비닛의 상향 확장이지만 절연, 아크 억제 및 제조 공정 측면에서 더 높은 수준의 기술을 나타냅니다.

기술 사양

품목	단위	유닛 C	유닛 F	유닛 V / 630A		유닛 V / 1250A
품목	단위	부하 차단기	결합된 구성 요소	VCB	단로기/접지 스위치	VCB	단로기/접지 스위치
정격전압	kV	36kV
정격 주파수	헤르츠	50/60
주파수 내전압(상-상/차단기 포트)	kV	40.5kV : 95/118
번개 전류 내전압	kV	40.5kV : 185/215
정격전류	A	630	125	630	630	1250	1250
정격단락폐로전류(피크)	카	50/63
정격단락 전류	kA/4초	20/25
루프 저항	Ω	≤300
기계적 수명	타임스	5000	5000	10000	5000/3000	10000	5000/3000
회로 차단기 장치 정격 작동 순서	/	0-0.3S-C0-180S-CO
보호등급(에어박스)	/	IP67
보호 등급(인클로저)	/	IP4X
정격 연간 공기 누출율	%	0.01

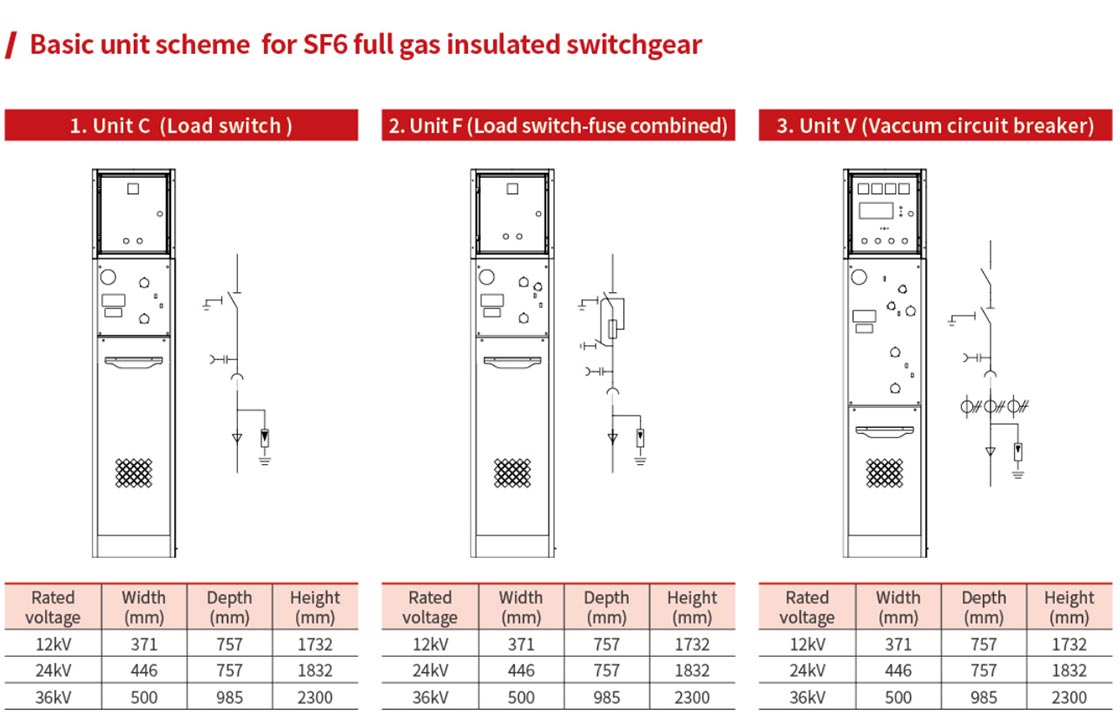

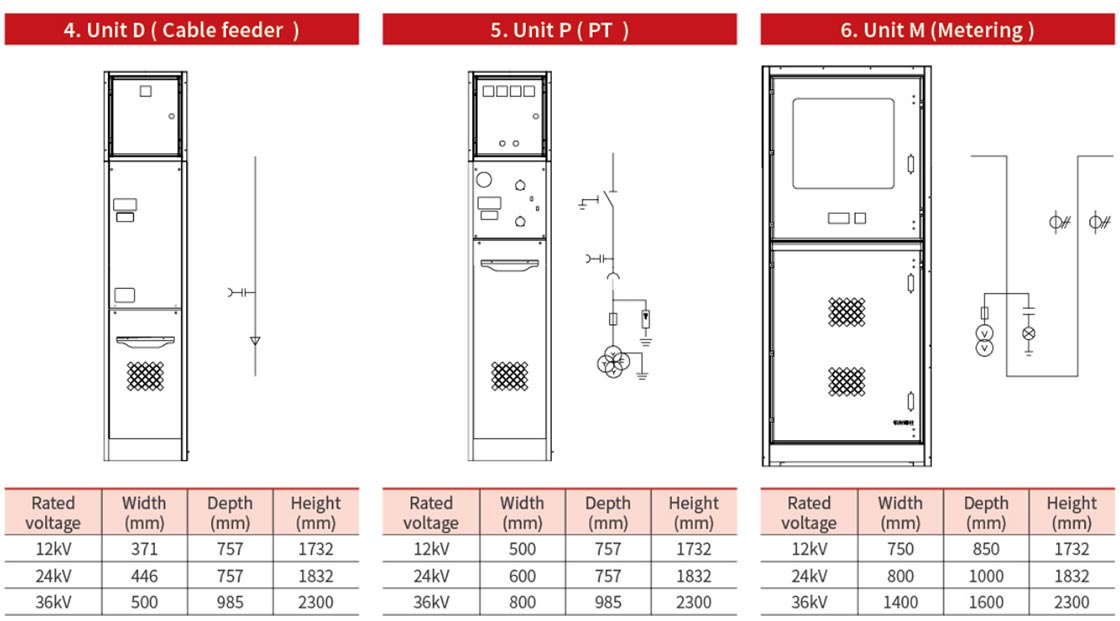

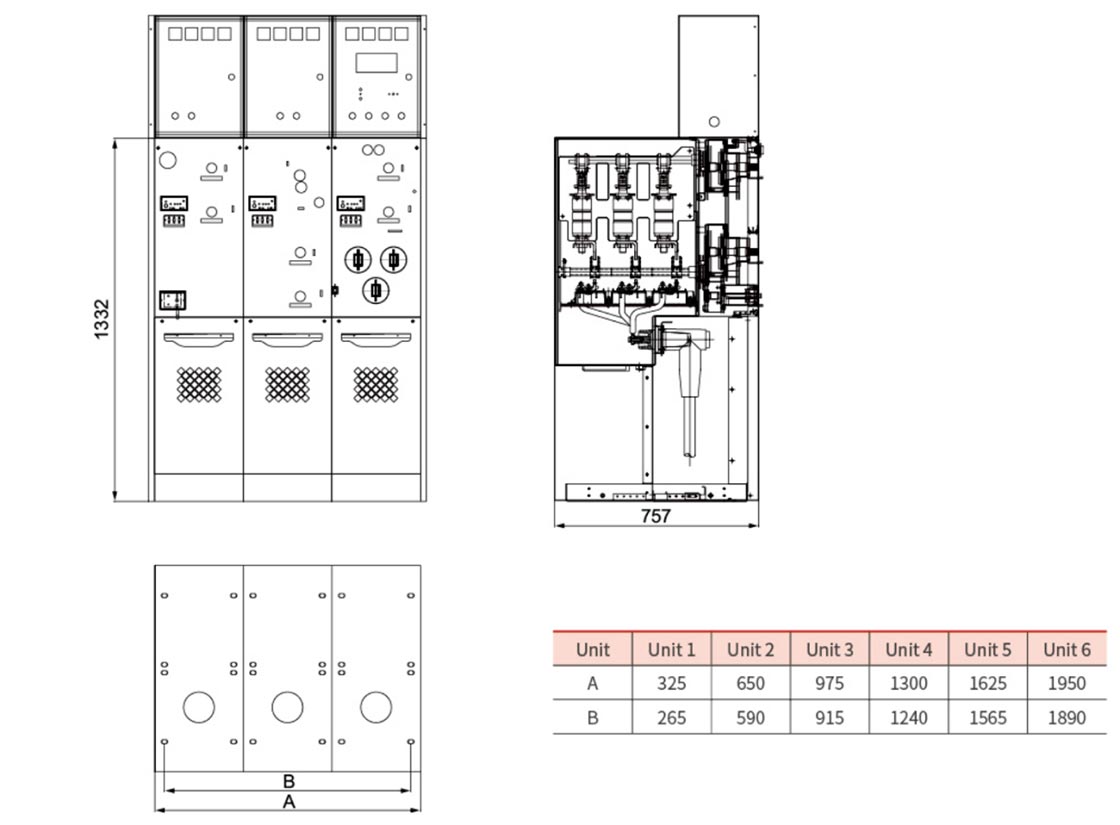

SF6 절연 배전반의 도면 및 치수

36kV SF6 Gas Insulated Switchgear

아래 정보를 제공해 주시면 더 나은 서비스를 제공해 드릴 수 있도록 하겠습니다.

제품 적용 시나리오
제품 기술적인 매개변수

주의사항

1. SF6 가스의 환경 문제: 이는 36kV 캐비닛에도 마찬가지로 중요하며, 가스로서 더욱 중요합니다. 채우는 양은 더 클 수 있습니다. 운영 절차를 엄격히 준수하는 것이 필요합니다. 수명이 끝나면, SF6 가스를 회수하려면 전문 장비를 사용해야 하며, 이를 배출하는 것은 엄격히 금지되어 있습니다.

2. 고장 진단 및 유지 관리: 내부 고장의 진단 및 수리에는 보다 전문적인 기술과 장비. 일반적으로 이는 제조사나 전문팀이 수행해야 하며, 유지보수는 비용과 시간이 더 깁니다.

3. 높은 초기 투자: 일회성 구매 비용은 일반적으로 기존 36kV보다 높습니다. 공기 절연 스위치 캐비닛.
