24KV 반절연 가스절연 개폐장치(GIS)

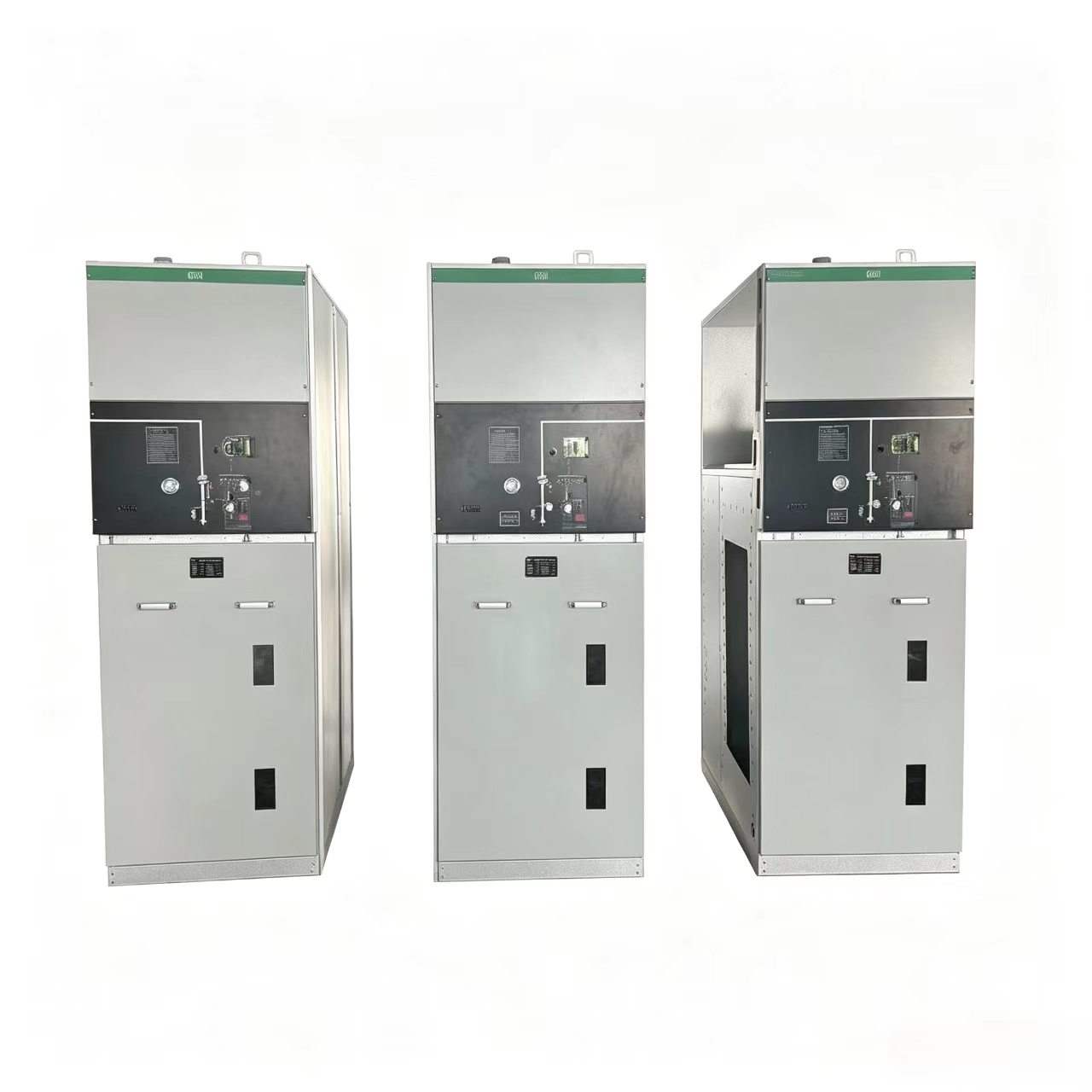

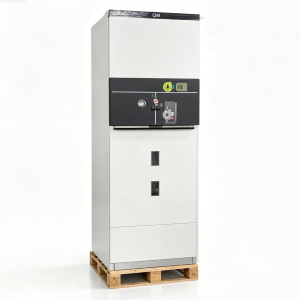

TaiLi Electric 24kV 반절연 개폐 장치(이하 "본 개폐 장치"라고 함)는 24kV 중전압 배전 시스템용으로 설계된 소형 SF₆ 절연 금속 폐쇄형 개폐 장치입니다. 이 개폐 장치의 정격은 24kV, 630A 및 50/60Hz이며

GB 및 IEC 표준을 엄격히 준수하여 제조되었습니다. 이 개폐 장치는 링 주 장치, 보조 변전소, 산업 시설, 상업용 건물 및 재생 에너지 프로젝트에 적합합니다.

주요 특징

• 완전 밀봉된 스테인레스 스틸 탱크 – TaiLi Electric 24kV 반절연 개폐 장치에는 변형을 최소화하고 우수한 기밀성을 보장하기 위해 로봇 용접 기계로 용접된 3~5mm 두께의 스테인레스 스틸 플레이트로 제작된 완전히 밀봉된 스테인레스 스틸 탱크가 통합되어 있습니다. TaiLi Electric 24kV 반절연 개폐 장치의 모든 충전 부품과 개폐 장치는 이 탱크 내에 밀폐되어 있으며, 이 탱크에는 절연 및 아크 소호 매체로 SF₆ 가스가 채워져 있습니다. 이 설계는 TaiLi Electric 24kV 반절연 개폐 장치가 습도, 먼지 및 오염과 같은 외부 환경 조건에 영향을 받지 않도록 보장합니다.
• 높은 보호 수준 – TaiLi Electric 24kV 반절연 개폐 장치의 밀폐형 탱크는 IP67의 보호 등급을 달성하여 이 개폐 장치가 일시적인 물 침수 조건에서도 안정적으로 작동할 수 있습니다. TaiLi Electric 24kV 반절연 개폐 장치의 외부 인클로저는 IP4X 등급입니다.

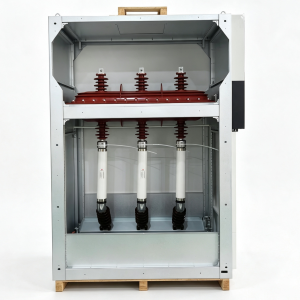

• 3위치 부하 차단 스위치 - TaiLi Electric 24kV 반절연 개폐 장치에는 SF₆로 채워진 스테인리스 스틸 탱크 내부에 용접된 3위치 부하 차단 스위치(폐쇄/개방/접지)가 장착되어 있습니다. TaiLi Electric 24kV 반절연 개폐 장치의 스위치 메커니즘은 부식 방지 재료와 자체 윤활 베어링을 갖추고 있어 작동 노력이 적고 신뢰성이 높으며 서비스 수명이 연장됩니다.
• 모듈식 및 확장 가능한 설계 - TaiLi Electric 24kV 반절연 개폐 장치는 조립 중 가스 처리가 필요 없이 유연한 결합 및 확장이 가능한 모듈식 장치 구성을 채택합니다. TaiLi Electric 24kV 반절연 개폐 장치는 고정형 및 확장형 구성으로 제공되며 소형 개폐 장치 솔루션에 대한 다양한 변전소 요구 사항을 수용합니다.
• 포괄적인 기계적 연동 - TaiLi Electric 24kV 반절연 개폐 장치는 작동 오류를 방지하고 인력 안전을 보장하는 완벽한 5가지 방지 기계적 연동 시스템을 갖추고 있습니다.
• 스마트 지원 – TaiLi Electric 24kV 반절연 개폐 장치에는 전동 메커니즘, 전압 변압기 및 배전 자동화 단말 장치를 장착하여 원격 모니터링 및 제어 기능을 사용할 수 있습니다.

기술 사양

응용

TaiLi Electric 24kV 반절연 개폐 장치는 전력 산업의 여러 부문에서 널리 사용됩니다.

• 링 메인 유닛 – 도시 및 농촌 배전을 위한 24kV 링 네트워크의 핵심 구성 요소입니다.
• 보조 변전소 – 중소 규모 변전소의 소형, 유지 관리가 필요 없는 스위치기어 솔루션용.
• 산업 시설 – 공장, 광산, 제조 공장의 전력 분배.
• 상업용 건물 – 쇼핑 센터, 병원, 스포츠 경기장 및 고층 건물용.
• 인프라 – 공항, 지하철 시스템, 철도 및 터널.
• 재생 가능 에너지 - 풍력 발전소 및 태양광 발전소.
• 패드 장착형 및 지하 변전소 - 실외 인클로저 또는 반지하 설치에 적합합니다.

FAQ

Q1: 이 개폐 장치의 일반적인 SF₆ 가스 누출률은 얼마입니까?

A: TaiLi Electric 24kV 반절연 개폐 장치의 SF₆ 연간 누설률은 0.1% 이하입니다. 밀봉된 탱크는 로봇용접기로 용접되어 기밀성이 우수하며, 30년 이상 누수없는 설계를 보장합니다.

Q2: SF₆ 압력이 떨어지거나 가스 누출이 감지되면 어떻게 해야 합니까?

A: SF₆ 밀도 모니터에 저압이 표시되거나 경보가 발생하면 즉시 작동을 중지하고 누출 원인을 식별하고 누출 지점을 수리한 후 SF₆ 가스를 지정된 압력까지 개폐 장치에 재충전하십시오. 가스 압력 게이지와 밀도 계전기를 정기적으로 검사하는 것이 좋습니다.

Q3: 이 스위치기어는 정기적인 유지보수가 필요합니까?

A: 아니요. TaiLi Electric 24kV 반절연 개폐 장치는 유지 관리가 필요 없는 제품으로 설계되었습니다. 완전히 밀봉된 스테인리스 스틸 탱크는 절연 가스와 외부 환경 사이의 접촉을 방지하므로 제품 수명 전반에 걸쳐 정기적인 검사, 가스 샘플링 또는 재생이 필요하지 않습니다.
