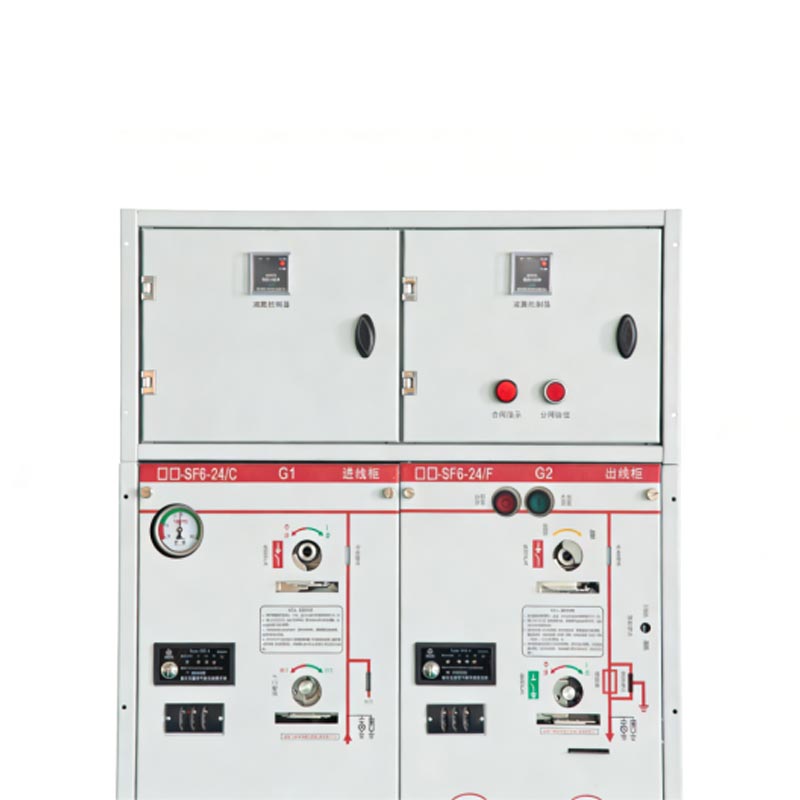

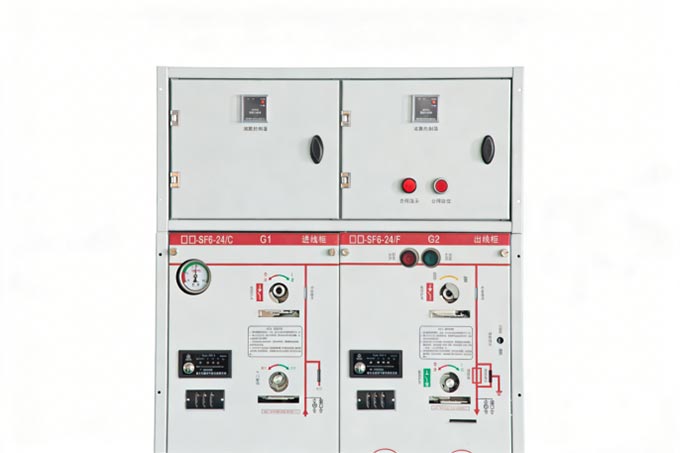

24kV SF6 가스절연개폐장치

고품질 24kV SF6 가스 절연 개폐 장치를 구입하려면 Taili를 제조업체로 선택하고 공장 가격을 즐길 수 있습니다. 높은 절연성과 효율적인 아크 소호를 위해 SF6 가스를 활용하고 접지된 금속 인클로저 내에 모든 고전압 부품을 밀봉하는 중압 배전반입니다.

문의 보내기

제품 설명

24kV SF6 가스 절연 개폐 장치는 Taili 공장의 내구성이 뛰어난 제품으로 소형화, 신뢰성, 안전성 및 유지 관리가 필요 없는 특성이 특징입니다. 특히 열악한 조건이나 제한된 공간이 있는 환경에서 현대 배전 시스템에서 선호되는 솔루션이 되었습니다.

기술 사양

품목	단위	유닛 C	유닛 F	유닛 V / 630A		유닛 V / 1250A
품목	단위	부하 차단기	결합된 구성 요소	VCB	단로기/접지 스위치	VCB	단로기/접지 스위치
정격전압	kV	24kV
정격 주파수	헤르츠	50/60
주파수 내전압(상-상/차단기 포트)	kV	24kV : 50/65
번개 전류 내전압	kV	24kV : 125/145
정격전류	A	630	125	630	630	1250	1250
정격단락폐로전류(피크)	카	50/63
정격단락 전류	kA/4초	20/25
루프 저항	Ω	≤300
기계적 수명	타임스	5000	5000	10000	5000/3000	10000	5000/3000
회로 차단기 장치 정격 작동 순서	/	0-0.3S-C0-180S-CO
보호등급(에어박스)	/	IP67
보호 등급(인클로저)	/	IP4X
정격 연간 공기 누출율	%	0.01

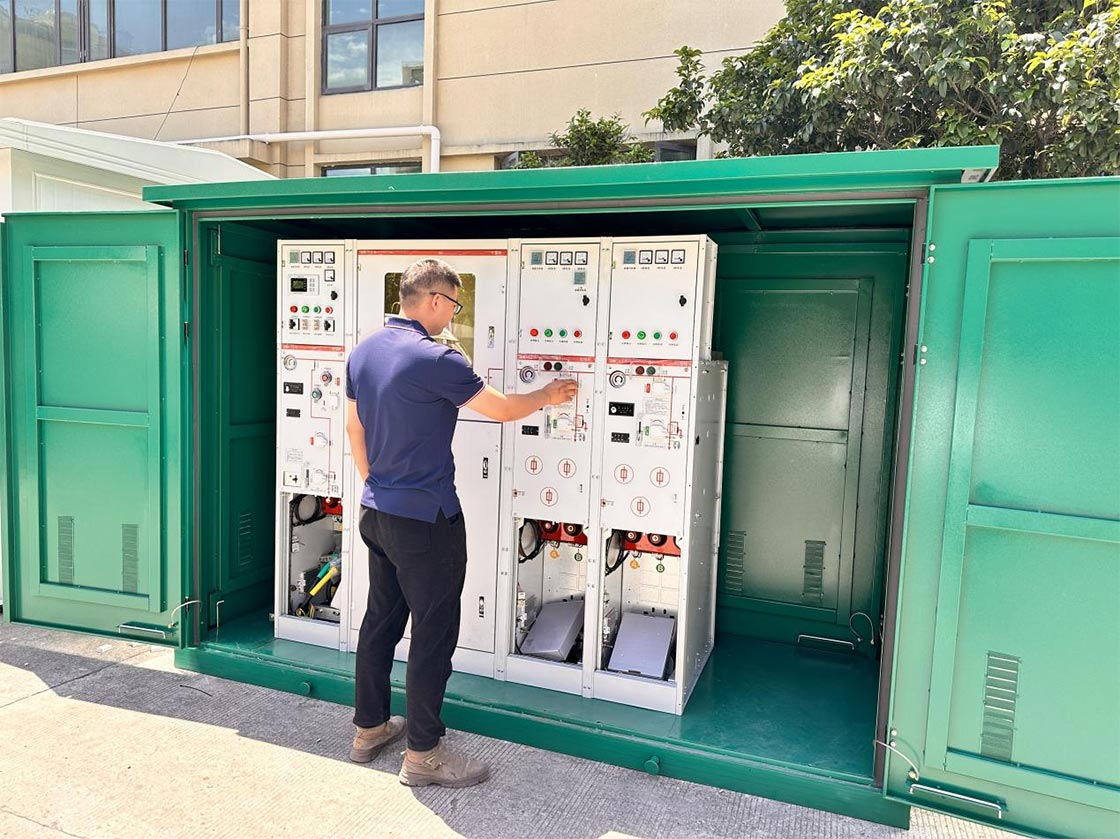

24kV SF6 Gas Insulated Switchgear

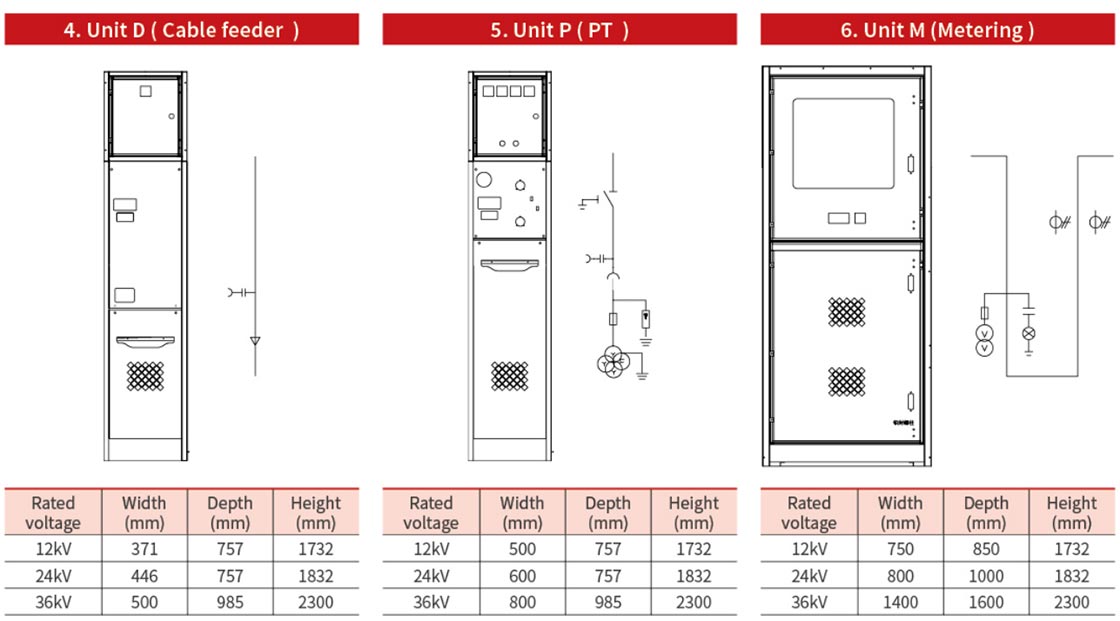

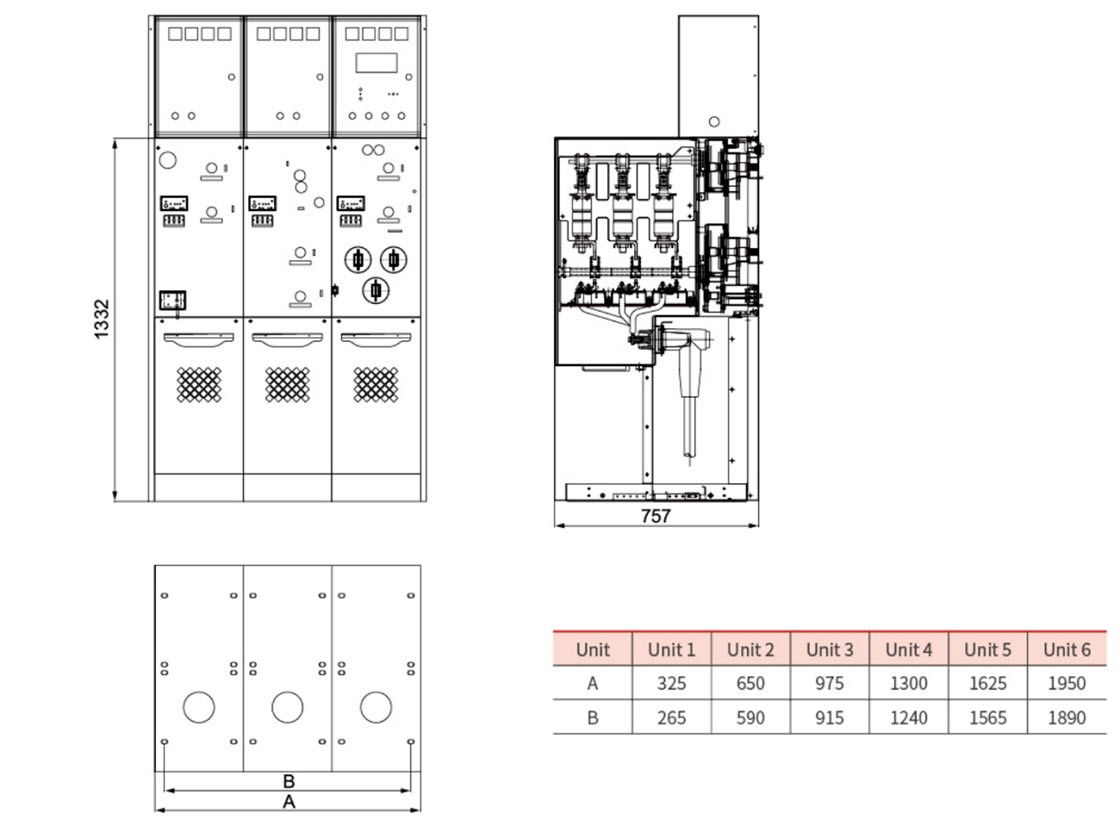

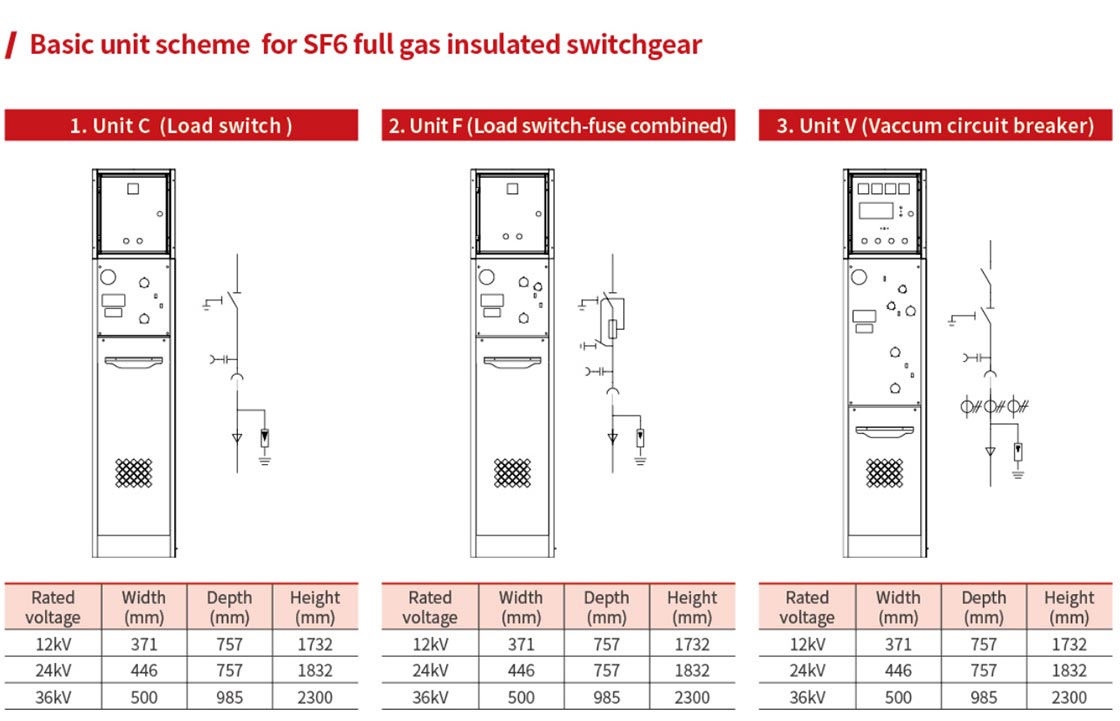

SF6 절연 배전반의 도면 및 치수

24kV SF6 Gas Insulated Switchgear

아래 정보를 제공해 주시면 더 나은 서비스를 제공해 드릴 수 있도록 하겠습니다.

제품 적용 시나리오
제품 기술적인 매개변수

주의가 필요한 측면

1. SF6 가스의 환경 영향: SF6는 교토 의정서에 따라 명확하게 정의된 강력한 온실가스입니다. 그 지구 온난화 지수(GWP)는 CO2의 23,900배입니다. 따라서 최종 폐기단계에서는 장비의 수명주기 동안 전문적인 회수 장치를 사용하여 가스를 회수하고 정화해야 하며, 대기로의 배출은 엄격히 금지됩니다.

2. 복합고장 수리 : 내부고장 발생시 전문장비, 기술, 인력 필요 가스 회수, 진공 펌핑, 가스 충전 등의 공정을 수행합니다. 수리 과정이 더 복잡해졌습니다. 동일한 전압 레벨의 공기 절연 스위치 캐비닛보다 높은 기술이 필요합니다. 인원.

3. 더 높은 비용: 초기 장비 투자는 일반적으로 공기 절연 스위치 캐비닛보다 높습니다. 동일한 전압 레벨.
