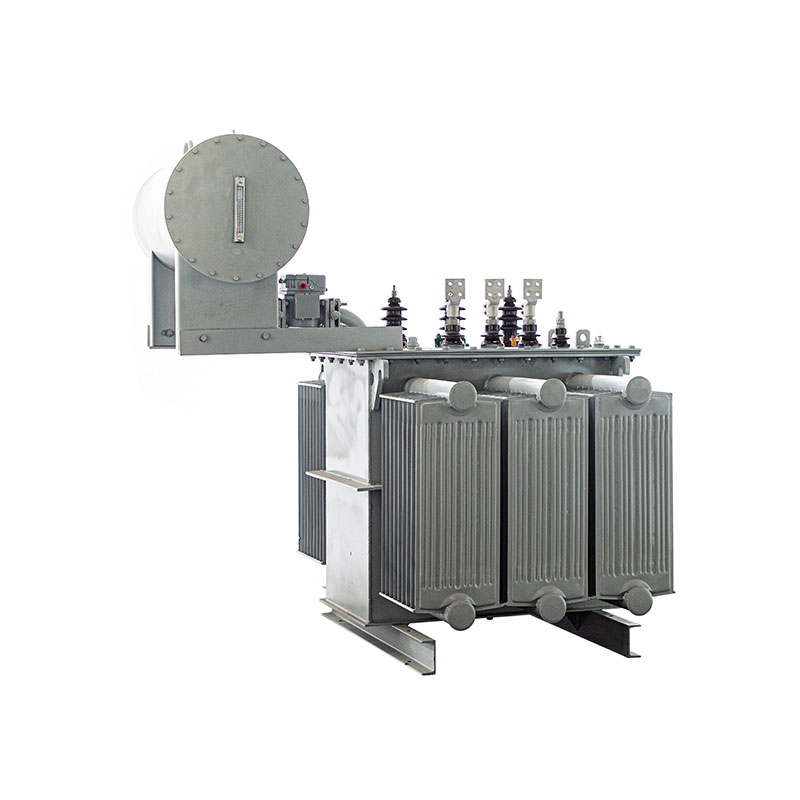

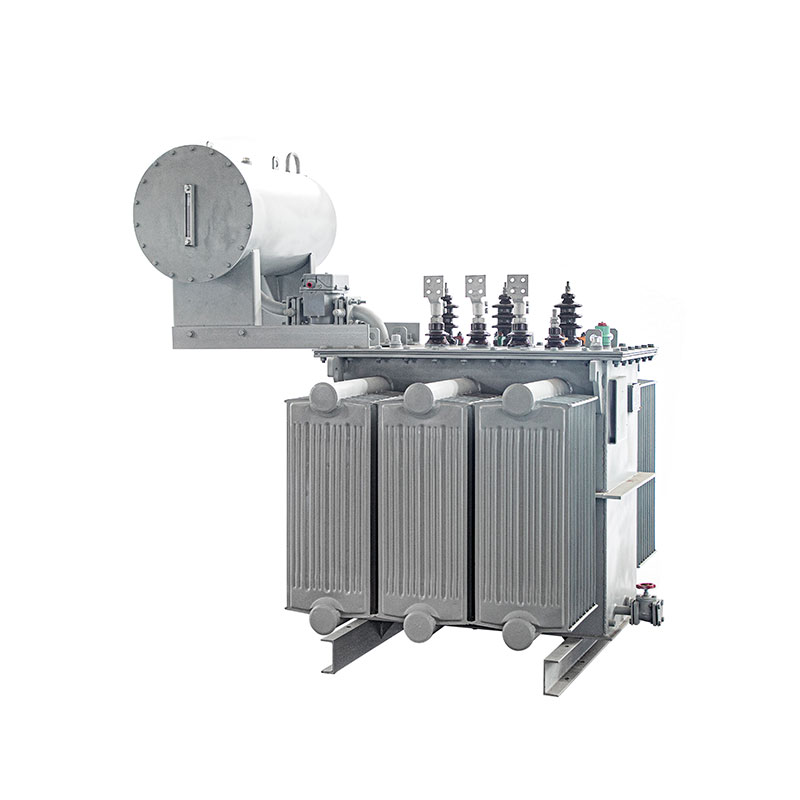

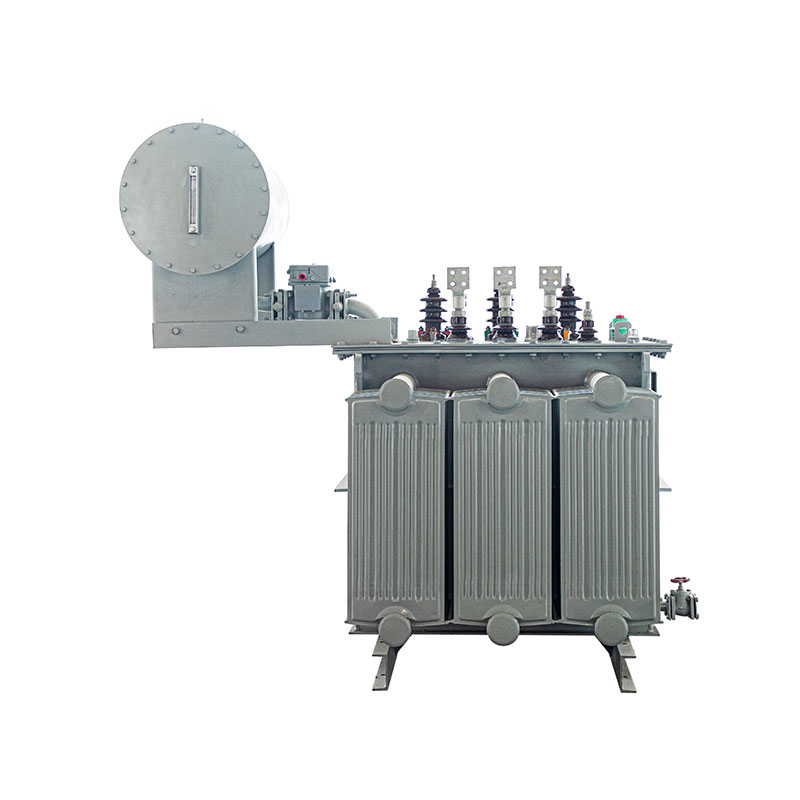

3상 기름침입형 전력변압기

3상 침수형 전력 변압기의 신뢰할 수 있는 공급업체를 찾고 있고 장기적인 협력 관계를 발전시키고 싶다면 TAILI를 선택하십시오. 우리는 풍부한 경험을 갖고 있으며 포괄적인 서비스와 함께 고급 제품을 제공할 수 있습니다.

표준사양

1. 적용규격 : IEC 60076 / IEEE

2. 정격 용량 : 최대 3150kVA

3. 1차 전압: 최대 66kV

4. 이차 전압: 0.4/6.3/10.5/35kV 또는 맞춤형

5, 권선 재료: 구리/알루미늄

6. 온도 상승: 65 °C

7. 냉각 방식: ONAN/ONAF

8. 주파수: 50Hz/60Hz

9.탭 전압: ±2x2.5% / ±3x2.5% / ±8x1.5% 또는 맞춤형

10. 벡터 그룹: Yd11 / YNd11 / Dyn11 / YN

동영상

아래 정보를 제공해 주시면 더 나은 서비스를 제공해 드릴 수 있도록 하겠습니다.

3상 유침형 전력 변압기의 유지 관리는 안전하고 신뢰할 수 있는 변압기를 보장하는 것을 목표로 하는 체계적인 작업입니다. 그리고 변압기를 효율적으로 작동하고 수명을 연장합니다.

일일점검 및 모니터링

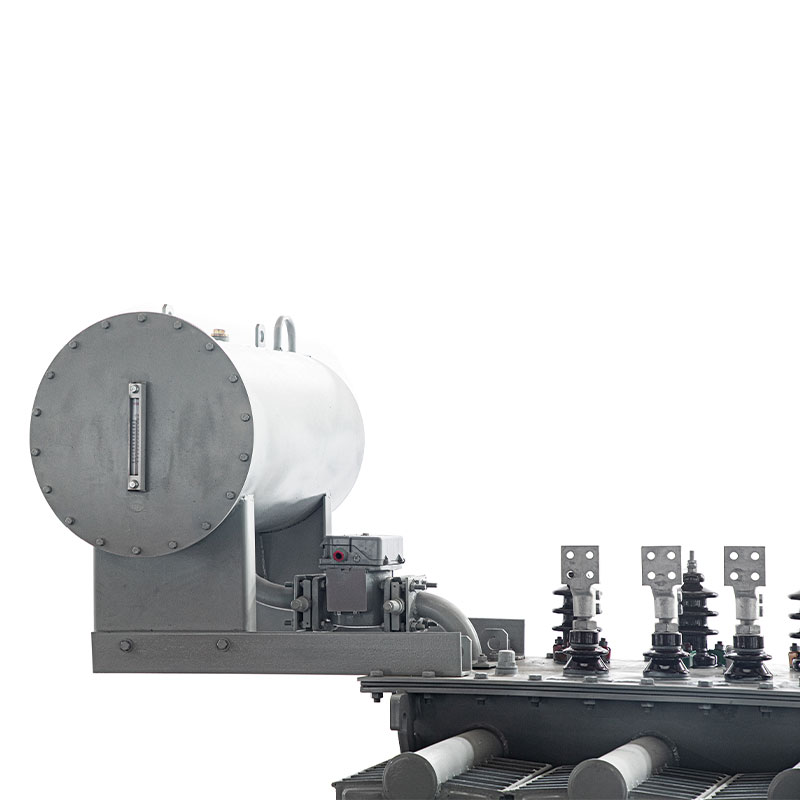

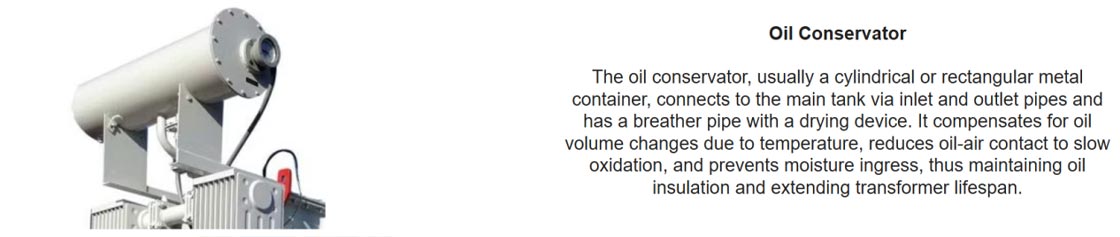

1. 오일 레벨 점검

변압기 본체와 오일 저장소(오일 탱크)의 오일 레벨이 규격 내에 있는지 확인하십시오. 온도 규모 범위.

이상 및 취급:

과도한 오일 레벨: 이는 가스를 생성하는 내부 결함이나 오일을 유발하는 높은 환경 온도로 인해 발생할 수 있습니다. 확장. 호흡기가 막혔는지 확인하고 원인을 분석해 보세요.

오일 레벨 부족: 오일 누출 또는 비정상적인 내부 결함으로 인해 발생할 수 있습니다. 즉시 위치를 파악하고 누출 지점을 해결하고 동일한 브랜드 및 모델의 적격 절연 오일을 즉시 보충하십시오.

2.  오일 온도 검사

온도 표시기를 모니터링하고 상부 오일 온도가 정상인지 확인하십시오(일반적으로 초과하지 않음). 85℃)를 과거의 운전 데이터와 비교합니다.

이상 및 취급 : 오일 온도가 비정상적으로 상승하는 경우 과부하, 냉각 장치 등이 원인일 수 있습니다. 고장, 내부 과열(철심 접촉 불량, 권선, 탭 체인저 등) 등 원인은 다음과 같습니다. 즉시 확인하고 처리합니다.

3. 누유검사

모든 밀봉 표면, 용접부, 부싱, 밸브, 가스 릴레이 및 변압기의 기타 부품을 주의 깊게 검사하여 오일 누출 흔적이 없습니다.

치료: 누출이 감지되면 즉시 처리해야 합니다. 경미한 누출은 조임으로 해결할 수 있습니다. 볼트. 심각한 오일 누출로 인해 씰링 부품 교체 또는 용접을 위해 정전이 필요합니다.

4. 절연유의 색상 및 상태

오일 레벨 게이지를 통해 오일의 색상을 관찰하십시오.

보통(Normal): 투명하고 밝은 노란색.

이상 : 색상이 진해지거나 검게 변하면 오일의 열화나 아크, 아크 등의 내부 결함을 의미할 수 있습니다. 과열.

5. 음향(소음)검사

내용: 변압기가 정상적으로 작동할 때 균일한 "윙윙거리는" 전자기음을 방출합니다.

이상 및 취급:

증가하고 균일한 소리: 이는 과부하 또는 과도한 전압을 나타낼 수 있습니다.

고르지 못한 딱딱 소리나 터지는 소리: 내부에 국지적인 방전이나 절연 파괴가 있습니다.

고르지 못한 시끄러운 소리: 철심 패스너가 느슨하기 때문일 수 있습니다.

비정상적인 소리가 감지되면 강화된 모니터링을 실시해야 합니다. 부득이한 경우에는 전원을 차단해야 합니다. 검사를 위해 출발합니다.

6. 부싱 점검

고압 및 저압 부싱의 표면이 깨끗한지 확인하고, 균열, 손상 또는 파손된 부분이 없는지 확인하십시오. 방전 흔적.

처리: 표면이 더러우면 청소해야 합니다. 균열이나 심한 방전이 있는 경우, 부싱을 교체해야 합니다.

7. 호흡기(흡습체) 검사

내용: 실리카겔의 색상을 확인하세요. 건식 실리카겔은 파란색을 띠고, 수분이 포화되면 분홍색으로 변합니다.

절차: 실리카겔의 2/3 이상이 분홍색으로 변하면 교체해야 합니다. 오일컵에 오일이 있으면 오일 레벨이 정상인지 확인하십시오.

8. 냉각 시스템 점검

내용: 공냉식 변압기의 경우 팬이 정상적으로 작동하는지 확인하십시오. 유냉식/수냉식용 변압기의 경우 오일 펌프, 워터 펌프, 팬의 작동 조건과 냉각기의 누출 여부를 점검하십시오.

취급: 적절한 열 방출을 보장하기 위해 모든 결함을 즉시 해결하십시오.

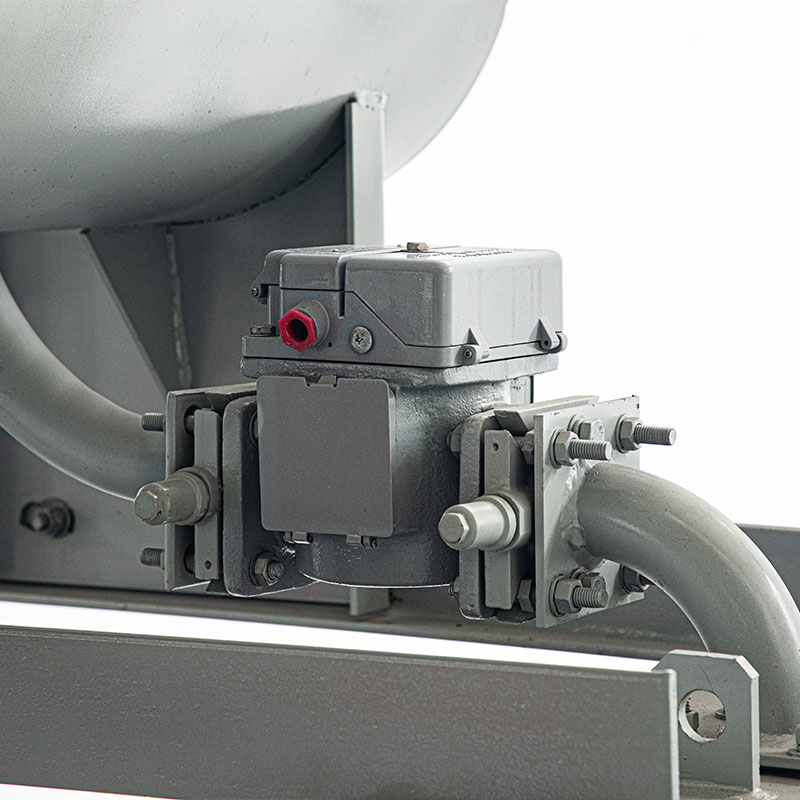

9. 가스 릴레이 점검

계전기 내부에 가스가 축적되어 있는지, 관찰창이 깨끗한지 확인하십시오.

처리: 소량의 가스가 있는 경우 이를 기록하고 샘플링하여 분석해야 합니다. 가스의 양이라면 크기가 크면 릴레이가 신호나 트립을 발행하므로 즉각적인 처리가 필요합니다.

10. 접지장치 점검

외함과 중성점 접지선이 단단히 연결되어 있고 녹이 없는지 확인하십시오.
