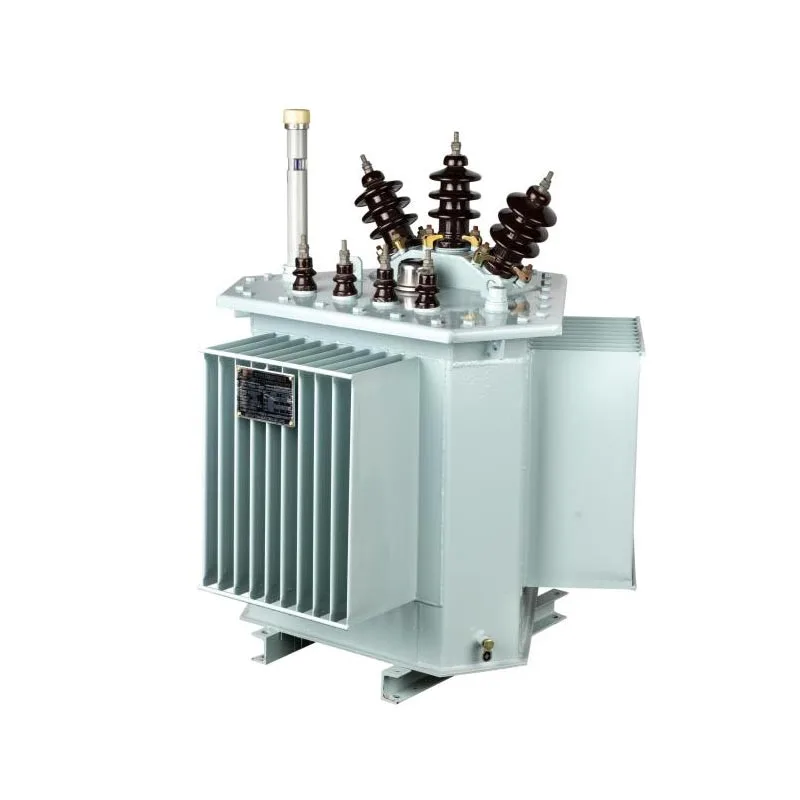

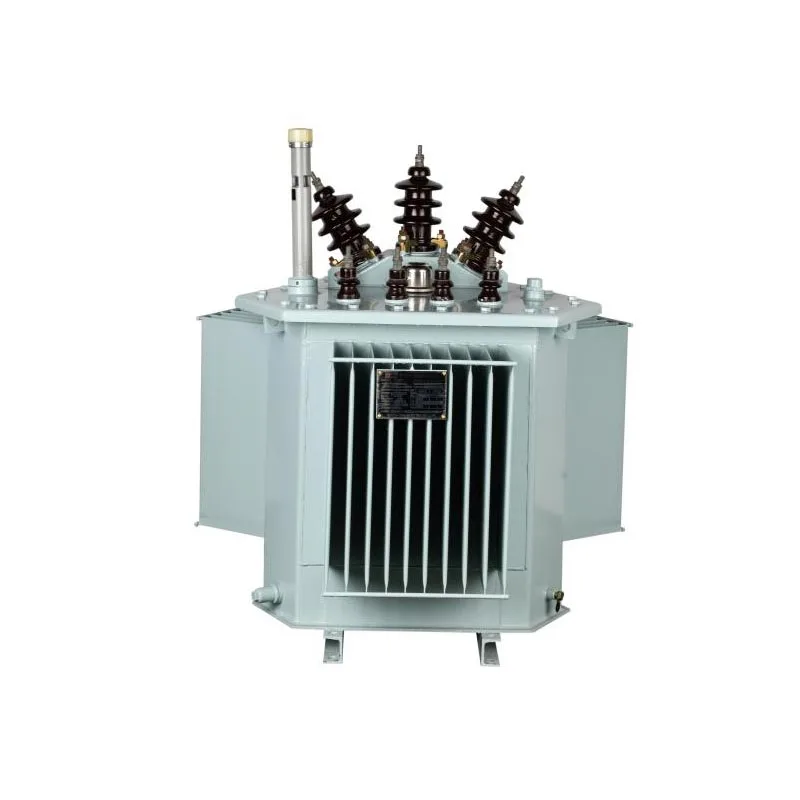

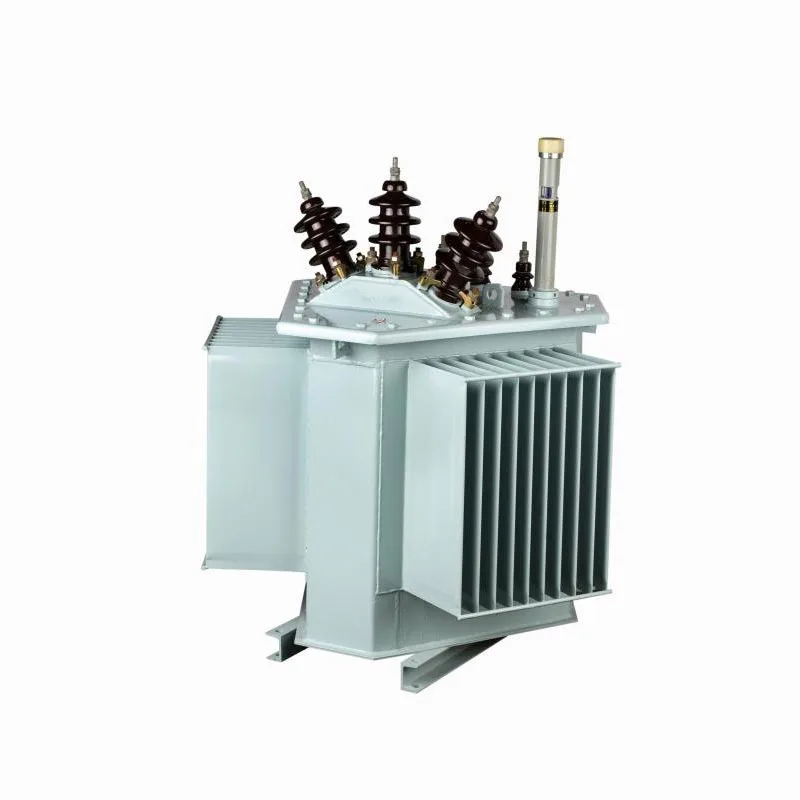

3D 상처 코어 오일 침지 변압기

가장 전문적인 변압기 공급업체인 Taili의 3D 상처 코어 오일 침지 변압기는 매우 효율적이고 에너지 절약형 전력 변압기입니다. 기존 평면 구조 대신 3상 3차원 대칭 구조를 채택해 공극 없이 자기 회로 설계를 단축하고 대칭화했다. 이는 무부하 손실, 무부하 전류 및 작동 소음을 크게 줄여줍니다. 에너지 보존, 환경 보호, 컴팩트한 구조 및 강력한 단락 저항이 특징이며 도시 및 농촌 전력망 개조에 널리 사용됩니다.

문의 보내기

제품 설명

중국 최고의 변압기 제조업체 중 하나인 TAILI는 항상 전문적인 장인 정신을 고수해 왔습니다. 글로벌 고객에게 고품질 변압기 제품과 포괄적인 지원 서비스를 제공하는 데 전념하고 있습니다. 그것 전력 애플리케이션 분야에서 고객이 직면한 다양한 문제점과 과제를 효율적으로 해결하여 고객은 전력계통의 안정적이고 효율적인 운영을 달성합니다.

근무 조건:

고도: 1000m를 초과하지 않음

온도: -40℃~40℃

표준 사양:

1. 표준: EN/IEC60076, ANSI/IEEE-C57.12

2. 1차 전압: 최대 36kV

3. 2차 전압 : 0.4kV

4. 정격 출력: ≤2500kVA

5. 주파수: 50/60Hz

6. 냉각 유형: ONAN/ONAF

7. 권선 재료: 구리/알루미늄

8. 설치 옵션: 기둥 장착(630kVA 이하)/패드 장착

3D 상처 코어 오일 침지 변압기의 핵심 장점:

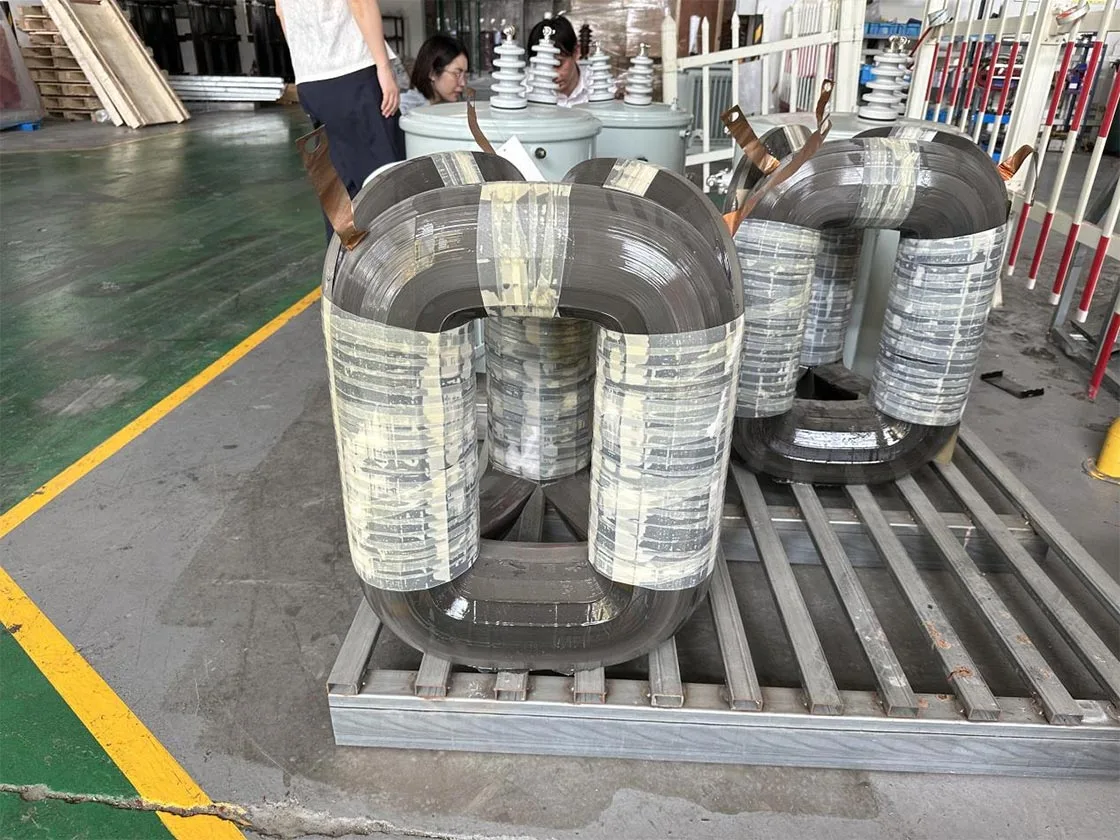

● 에너지 절약 및 효율성: 자기 회로는 기존 회로의 이음매 없이 완전히 대칭입니다. 적층 시트를 사용하여 자기 저항이 크게 감소합니다. 무부하 손실 및 무부하 전류 기존 적층 철심보다 약 20% - 40% 정도 낮습니다.

● 저소음: 철심은 견고하고 컴팩트한 장치로 이음새 부분에서 자기 유도 팽창 소음이 없으며, 삼각형 구조는 진동이 거의 없이 안정적입니다. 작동 소음을 10 - 20까지 줄일 수 있습니다. 데시벨.

● 강한 단락 저항: 삼각형의 3차원 구조로 기계적으로 매우 안정적입니다. 세 가지 코어 컬럼은 서로를 지지하여 단락으로 인해 발생하는 거대한 전기역학적 힘에 효과적으로 저항합니다. 현재.

● 재료 절약: 철심은 가볍고, 재료 사용량이 적으며, 컴팩트한 크기로 인해 그에 따라 변압기 오일도 감소됩니다.

3D wound core oil-immersed transformer

주요 응용 프로그램 시나리오:

● 도시 및 농촌 전력망의 송전 및 배전.

● 고층 빌딩, 상업 중심지, 공항 등 중요한 장소.

● 복합 변압기, 조립식 변전소.

3D wound core oil-immersed transformer

기존의 유침 변압기와의 비교:

형질	3D 권선형 코어 오일 침지 변압기	기존의 오일 침지형 변압기(시트 권선 코어)
핵심 구조	솔기가 없는 구형 삼각형 코일 코어.	평면적층형, 솔기 있음
무부하 손실	매우 낮음(20% - 40% 감소)	상대적으로 높음
작동 소음	매우 낮음(약 40 - 50dB)	더 높음(약 55 - 65dB)
단락 방지 기능	더 나은	좋은
재료 및 용량	재료를 절약하고 구조가 컴팩트합니다.	상대적으로 더 많은 소모품과 더 큰 크기
제조원가	높음(프로세스가 더 복잡함)	낮추다
장기적인 경제적 성격	우수(전기요금 대폭 절감)	일반적으로
